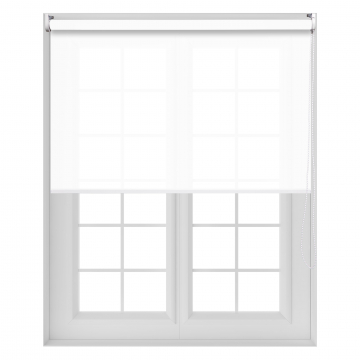

Det här får du med UNIG Rullgardin LUX:
Möjliga mått:
UNIG Rullgardin LUX kan tillverkas i bredder från 15 cm till 400 cm, samt i höjder från 10 cm till 400 cm, beroende på modell och det tyg som valts. De mått du beställer är de mått den färdiga gardinen kommer ha inkl. beslag och kåpor. Vi ser till att lägga extra tyg på rullen så att röret inte blottas när gardinen används i beställningshöjden.
Tyget tillverkas utan sömmar i tyget, såvida inte antingen bredd eller höjd överstiger 165 cm.
Storlekar:
Vi rekommenderar att bredden utgör minst 33 % av höjden och att den maximala höjden är 160 cm, för att undgå att gardinen rullar snett.
Kom ihåg: Rullgardiner får bara användas i den höjd, de är beställda i. Dras de för långt ned kommer tyget dras av rullen. Detta är inte en reklamationsanledning.
Modeller:
Det finns 12 olika modeller:
A - Standard:
![A - Standard]( "A - Standard")
Klassisk modell som kan användas där monteringsytan är lätt att skruva i beslagen i. Beslagen monteras och gardinen klickas in i ändarna.
Tygbredden är 30 mm smalare än totalbredden på RC-system.
Tygbredden är 37 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmontering | Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering")
| ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering") |
A2 - Standard utspänd:
![A2 - Standard utspänd]( "A2 - Standard utspänd")
Klassisk utspänd modell, som kan användas där monteringsytan är lätt att skruva i beslagen i. Beslagen monteras och gardinen klickas in i ändarna.
Tygbredden är 42 mm smalare än totalbredden på RC-system.
Tygbredden är 50 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmonteirng | Takmonteirng | Takmonteirng |
![RC - Takmontering]( "RC - Takmontering")
| ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering")
|
B - Profil:
![B - Profil]( "B - Profil")
Precis som standard men innehåller en monteringsprofil som gör monteringen lättare om du har sköra väggar. Monteringsprofilen ger möjlighet att placera beslagen med upp till 5 cm tolerans. Profilen är av extruderat aluminium i färgerna vit eller grå.
Tygbredden är 30mm smalare än totalbredden på RC-system.
Tygbredden är 37mm smalare än totalbredden på RM-system.
Storlek RC | Storlek RM |
Väggmonteirng | Väggmonteirng |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") |
Storlek RC | Storlek RM |
Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering")
| ![RM - Takmontering]( "RM - Takmontering") |
B2 - Profil utspänd:
![B2 - Profil utspänd]( "B2 - Profil utspänd")
Precis som standard utspänd men innehåller en monteringsprofil som gör monteringen lättare om du har sköra väggar. Monteringsprofilen ger möjlighet att placera beslagen med upp till 5 cm tolerans. Profilen är av extruderat aluminium i färgerna vit eller grå..
Tygbredden är 42 mm smalare än totalbredden på RC-system.
Tygbredden är 50 mm smalare än totalbredden på RM-system.
Storlek RC | Storlek RM |
Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") |
Storlek RC | Storlek RM |
Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering")
| ![RM - Takmontering]( "RM - Takmontering") |
C - Kassett fyrkantig:
![C - Kassett fyrkantig]( "C - Kassett fyrkantig")
Sluten fyrkantig aluminiumkassett (H: 64mm, D: 54mm) som döljer rullgardinsystemet och tygrullen.
Tygbredden är 30 mm smalare än totalbredden på RC-system.
Tygbredden är 43 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmontering | Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering") | ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering") |
C2 - Kassett fyrkantig utspänd:
![C2 - Kassett fyrkantig utspänd]( "C2 - Kassett fyrkantig utspänd")
Sluten utspänd fyrkantig aluminiumskassett (H: 64mm, D: 54mm), som döljer rullgardinsystemet och tygrullen.
Tygbredden är 42 mm smalare än totalbredden på RC-system.
Tygbredden är 50 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmontering | Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering") | ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering") |
D - Kassett rund:
![D - Kassett rund]( "D - Kassett rund")
Sluten rund aluminiumskassett (H: 55mm, D: 60mm) som döljer rullgardinsystemet och tygrullen.
Tygbredden är 30 mm smalare än totalbredden på RC-system.
Tygbredden är 43 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmontering | Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering") | ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering") |
D2 - Kassett rund utspänd:
![D2 - Kassett rund utspänd]( "D2 - Kassett rund utspänd")
Sluten utspänd rund aluminiumskassett (H: 55mm, D: 60mm), som döljer rullgardinsystemet och tygrullen.
Tygbredden är 42 mm smalare än totalbredden på RC-system.
Tygbredden är 50 mm smalare än totalbredden på RM-system.
Tygbredden är 50 mm smalare än totalbredden på RL-system.
Storlek RC | Storlek RM | Storlek RL |
Väggmontering | Väggmontering | Väggmontering |
![RC - Väggmontering]( "RC - Väggmontering")
| ![RM - Väggmontering]( "RM - Väggmontering") | ![RL - Väggmontering]( "RL - Väggmontering") |
Storlek RC | Storlek RM | Storlek RL |
Takmontering | Takmontering | Takmontering |
![RC - Takmontering]( "RC - Takmontering") | ![RM - Takmontering]( "RM - Takmontering") | ![RL - Takmontering]( "RL - Takmontering") |
F - Kassett till glaslist med kulkedja:
![F - Kassett till glaslist med kulkedja]( "F - Kassett till glaslist med kulkedja")
Rullgardin i kassett och med sidlister till montering på glaslisten med kulkedjedrift. Denna modell passar i synnerhet bra till tippfönster och fönster som öppnar inåt eftersom kassetten är monterad direkt på fönstret. Beroende på mått levereras modell F med antingen självhäftande PVC sidlister eller aluminiumssidlister, som ska skruvas fast.
OBS: Det medföljer en avtåndsdel till större gardiner, för att undgå att tyget stöter mot glaset.
OBS: Max lutning är 15 grader.
Glaslistens djup ska minimum vara 14 mm (12 mm med avståndsdelen).
Tygbredden är 106 mm smalare än glasbredden.
Montering:
![F - Kassett till glaslist med kulkedja]( "F - Kassett till glaslist med kulkedja")
G - Kassett till glaslist med handtag:
![G - Kassett till glaslist med handtag]( "G - Kassett till glaslist med handtag")
Rullgardin i kassett och med sidlister till montering på glaslisten med handtag. Denna modell passar i synnerhet bra till tippfönster och fönster som öppnar inåt eftersom kassetten är monterad direkt på fönstret. Beroende på mått levereras modell G med antingen självhäftande PVC sidlister eller aluminiumssidlister som kan skruvas fast. Kassetten kan monteras både överst och nederst på fönstret. Gardinen kan stoppas i alla positioner. Man kan tillköpa en manövreringsstång i längderna 100cm, 150cm eller 200cm.
OBS: Det medföljer en avståndsdel till större gardiner, för att undgå att tyget stöter emot glaset.
OBS: Max lutning är 15 grader.
Glaslistens djup ska minimum vara 14 mm (12 mm med avståndsdel).
Tygbredden är 95 mm smalare än glasbredden.
Montering:
![G - Kassett till glaslist med handtag]( "G - Kassett till glaslist med handtag")
H - Minikassett:
![H - Minikassett]( "H - Minikassett")
Rullgardin i aluminium-kassett (H: 48mm, D: 45mm). Denna modell passar framförallt till mindre fönster, där man vill ha en kassett, på grund av kassettens lilla storlek.
Tygbredden är 30 mm smalare än totalbredden.
Montering:
Väggmonteirng | Takmontering |
![H - Väggmontering]( "H - Vægmonteirng")
| ![H - Takmontering]( "H - Takmontering") |
I - Minikassett utspänd:
![I - Minikassett utspänd]( "I - Minikassett utspänd")
Rullgardin utspänd i aluminium-kassett (H: 48mm, D: 45mm) med handtag. Denna modell passar framförallt till mindre fönster där man vill ha en kassett, på grund av kassettens lilla storlek. Kassetten kan monteras både överst och nederst på fönstret. Gardinen kan stoppas i alla positioner. Man kan tillköpa en manövreringsstång i längderna 100cm, 150cm eller 200cm.
OBS: Max lutning är 15 grader.
Tygbredden är 21 mm smalare än totalbredden.
Montering:
![I - Minikassett utspänd]( "I - Minikassett utspänd")
Rörstorlek:
Kvaliteten är viktig och därför är det nödvändigt att använda rätt rörstorlek till gardinen. Om röret är för tunt kommer tyget rulla snett och det kan förekomma ett svaj mellan beslagen.
Vi byter automatiskt mellan tre system (RC, RM och RL) på modell A-D2, som har olika rörstorlekar, så att kvaliteten alltid är i topp *.
![Rörstorlek]( "Rörstorlek")
*Vi gör som utgångspunkt bara gardiner på rör i försvarliga storlekar, dock kan det uppgraderas om så önskas.
Du behöver inte fundera på det eftersom vi automatiskt hittar den lämpliga rörstorleken när du knappar in bredden och höjden. Vi vill dock gärna ge en rekommendation vidare från vara kunder. De flesta kunder väljer en rörstorlek RM istället för RC eftersom designen är mer elegant och dessutom ger det en större helhetsupplevelse med hänsyn till drift och upprullningen av tyget.
Om du har fler rullgardiner i olika storlekar hängande nära varandra, rekommenderar vi att du väljer samma rörstorlek på alla rullgardinerna för att dessa ska ge intryck av att vara likadana.
RC-system:
RC-system har följande begränsningar:
Kulkedjedrift: Begränsas vid maxbredd på 240 cm och maxhöjd på 350 cm.
Fjädermekanism: Begränsas vid maxbredd på 200 cm och maxhöjd på 200 cm vid transparent tyg och vid bredder över 150 cm krävs 32 mm rörstorlek. Maxbredd på 175 cm och maxhöjd på 200 cm vid mörkläggningstyg och vid bredder över 120 cm krävs 32 mm rörstorlek.
Fjädrar är inte tillräckligt starka för kunna betjäna gardintyget högre än 200 cm.
Produktbredden och tygbredden varierar från modell till modell, se skillnaden i nedanstående tabell:
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbredd | 240 cm | 240 cm | 240 cm | 240 cm | 200 cm* | 200 cm* | 200 cm* | 200 cm* |
| Produkthöjd m. kulkedjedrift | 300 cm | 300 cm | 300 cm | 300 cm | 300 cm* | 300 cm* | 300 cm* | 300 cm* |
| Produkthöjd m. fjädermekanism | 200 cm | Tillverkas inte | 200 cm | Tillverkas inte | 200 cm | Tillverkas inte | 200 cm | Tillverkas inte |
| Tygbredd vs. produktbredd | -30mm | -42mm | -30mm | -42mm | -30mm | -42mm | -30mm | -42mm |
* För mörkläggningstyget är produktbredd max 180 cm och produkthöjd är max 250 cm.
Kassettstorlekar:
| | C fyrkanting | C2 | D rund | D2 |
| Storlek vid väggmontering | 54x64mm | 54x64mm | 60x55mm | 60x55mm |
| Storlek vid takmontering | 54x64mm | 54x64mm | 60x55mm | 60x55mm |
RM-system:
RM-system har följande begränsningar:
Kulkedjedrift: Begränsas vid maxbredd på 280 cm och maxhöjd på 350 cm.
Fjädermekanism: Tillverkas inte, eftersom det inte finns fjädrar som är tillräckligt starka.
Produktbredden och tygbredden varierar från modell till modell, se skillnaden i tabellen nedan.
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbredd | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm | 280 cm |
| Produkthöjd m. kulkedjedrift | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm | 350 cm |
| Produkthöjd m. fjädermekanism | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte |
| Tygbredd vs. produktbredd | -37mm | -50mm | -37mm | -50mm | -37mm | -50mm | -37mm | -50mm |
Kassettstorlekar:
| | C fyrkantig | C2 | D rund | D2 |
| Storlek vid väggmontering | 76x76mm | 76x76mm | 81x78mm | 81x78mm |
| Storlek vid takmontering | 75x78mm | 75x78mm | 79x78mm | 79x78mm |
RL-system:
RL-system har följande begränsningar:
Kulkedjedrift: Begränsas vid maxbredd på 400 cm och maxhöjd på 400 cm.
Fjädermekanism: Tillverkas inte, eftersom det inte finns fjädrar, som är tillräckligt starka.
Produktbredden och tygbredden varierar från modell till modell, se skillnaden i tabellen nedan.
| | A | A2 | B | B2 | C | C2 | D | D2 |
| Produktbredd | 400 cm | 400 cm | Laves ikke | Laves ikke | 400 cm | 400 cm | 400 cm | 400 cm |
| Produkthöjd m. kulkedjedrift | 400 cm | 400 cm | Laves ikke | Laves ikke | 400 cm | 400 cm | 400 cm | 400 cm |
| Produkthöjd m. fjädermekanism | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte |
| Tygbredd vs. produktbredd | -50mm | -50mm | Laves ikke | Laves ikke | -50mm | -50mm | -50mm | -50mm |
Kassettstorlekar:
| | C fyrkantig | C2 | D rund | D2 |
| Storlek vid väggmontering | 102x119mm | 102x119mm | 113x117mm | 113x117mm |
| Storlek vid takmontering | 102x119mm | 102x119mm | 113x106mm | 113x106mm |
Ytterligare har vi två specialsystem till våra modeller F-I, som bara levereras på rörstorlek 27mm.
| Kassett till glaslist och minikassett |
| Mått på gardin | B: 0-100 cm | B: 0-150 cm |
| H: 150 cm | 27mm | 27mm |
| H: 200 cm | 27mm | Tillverkas inte |
Kassett till glaslist och minikassett:
Kulkedjedrift: Begränsas vid maxbredd på 150 cm höjd på 200 cm. Maximum storlek beror på det valda tygets tjocklek.
Produktbredden och tygbredden varierar från modell till modell, se skillnaden i tabellen nedan.
| | F | G | H | I |
| Produktbredd | 100cm/150cm | 150 cm | 100cm/150cm | 150 cm |
| Produkthöjd m. kulkedjedrift | 100cm/150cm | 150 cm | 100cm/150cm | 150 cm |
| Produkthöjd m. fjädermekanism | Tillverkas inte | Tillverkas inte | Tillverkas inte | Tillverkas inte |
| Tygbredd vs. produktbredd | -106mm | -95mm | -30mm | -21mm |
Kassettstorlekar:
| | F | G | H | I |
| Storlek vid väggmontering | 29,2x48x5mm | 29,2x48x5mm | 45,3x48,4mm | 45,3x48,4mm |
| Storlek vid takmontering | Tillverkas inte | Tillverkas inte | 45,3x48,4mm | 45,3x48,4mm |
Profilfärg:
![Profilfärg - Vit]( "Profilfärg - Vit")
![Profilfärg - Silver]( "Profilfärg - Silver")
Profilfärg ska bara väljas vid modeller med profil (B och B2). Profilen kan levereras i vit och silver. Profilens storlek i RC system (H: 55x21mm) och RM system (H: 35mm, D: 21mm).
Kassettfärg:
![Kassettfärg - Vit]( "Kassettfärg - Vit")
![Kassettfärg - Silver]( "Kassettfärg - Silver")
![Kassettfärg - Svart]( "Kassettfärg - Svart")
![Kassettfärg - Brun]( "Kassettfärg - Brun")
Kassettfärg ska endast väljas vid modeller med kassett (C, C2, D, D2, F, G, H och I). Kassetten kan lever i färgerna vit, silver, svart och brun.
Driftmöjligheter:
![Kulkedjedrift - Höger]( "Kulkedjedrift - Höger")
![Kulkedjedrift - Vänster]( "Kulkedjedrift - Vänster")
Kulkedjedrift: Kulkedjedrift kan placeras i antingen höger elelr vänster sida.
![1204 - Vit]( "1204 - Vit")
![1204 - Grå]( "1204 - Grå")
![1204 - Svart]( "1204 - Svart")
![1204 - Brun]( "1204 - Brun")
Kulkedjehus (vnr. 1204) i plast till RC system modell A, A2, B och B2. Kulkedjehuset levereas i set, med två delar. Kan levereras i färgerna vit, grå, svart och brun H: 61mm, B: 59mm, D: 15mm.
![1233 - Vit]( "1233 - Vit")
![1233 - Grå]( "1233 - Grå")
![1233 - Svart]( "1233 - Svart")
Kulkedjehus (vnr. 1233) till RM system i plast. Kan levereras i färgerna vit, grå och svart. Kulkedjehusets har en diameter på 50mm och ett djup på 50mm.
![1234 - Vit]( "1234 - Vit")
Fjädrande ändplugg (vnr. 1234) mittemot kulkedjehus till RM system i vit plast. Ändpluggen har en diameter på 35mm och ett djup på 65mm.
![1236 - Vit]( "1236 - Vit")
![1236 - Grå]( "1236 - Grå")
![1236 - Svart]( "1236 - Svart")
Kulkedjehus (vnr. 1236) til RL system i plast. Kan levereras i färgerna vit, grå och svart. Kulkedjehuset har en diameter på 70 mm och ett djup på 50 mm.
![1237 - Vit]( "1237 - Vit")
![1237 - Grå]( "1237 - Grå")
![1237 - Svart]( "1237 - Svart")
Ändplugg (vnr. 1237) mittemot kulkedjehus till RL system i plast. Kan levereras i färgerna vit, grå och svart. Ändpluggen har en diameter på 45 mm och ett djup på 50 mm.
![1209 - Vit]( "1209 - Vit")
Ändplugg (vnr. 1209) i vit plast, mittemot kulkedjehus till RC system (rörstorlek 27mm). Ändpluggen har en diameter på 25mm och ett djup på 37mm.
![1211 - Vit]( "1211 - Vit")
Ändplugg (vnr. 1211) i vit plast, i kulkedjesidan till RC system (rörstorlek 27mm). Ändpluggen har en diameter på 21mm och ett djup på 65mm.
Fjädermekanism:
![Fjädermekanism]( "Fjädermekanism")
Rullgardinen betjänas genom att dra i underlisten, i en lina eller en läderrem, som är monterad i botten.
![1201]( "1201")
Vid fjädermekanism har det monterats en fjäder (vnr. 1201) inne i rullen.
![1213 - Vit]( "1213 - Vit")
![1213 - Grå]( "1213 - Grå")
![1213 - Svart]( "1213 - Svart")
Neddragningssnöre (vnr. 1213) med dragknopp i plast. Kan levereras i färgerna vit, grå, svart och brun. Dragknoppens storlek H: 29mm, B: 17mm, D: 9mm.
Motorstyrning:
![Motorstyrning - Höger]( "Motorstyrning - Höger")
![Motorstyrning - Vänster]( "Motorstyrning - Vänster")
Till RC system:
Motor 24V exkl. RTS - Höger/vänster: 24V Somfy motor. Motorn passar till alla andra Somfy motordelar. Motorn kan max klara ett område på 5 kvm. Det medföljer inte fjärrkontroll, strömförsörjning och RTS-mottagare.
Motor 12V inkl. RTS - Höger/vänster: 12V Somfy motor inkl. RTS. Motorn passar till alla andra Somfy motordelar. Motorn kan max klara ett område på 5 kvm.
Till RM-system:
Motor 230V exkl./inkl. RTS - Höger/vänster: 230V Somfy motor. Motorn passar till alla andra Somfy motordelar. Motorn kan max klare et område på 20 kvm.
Till RL-system:
Motor 230V exkl./inkl. RTS - Höger/vänster: 230V Somfy motor. Motorn passar till alla andra Somfy motordelar. Motorn kan max klare et område på 20 kvm.
Kulkedjefärg:
![1216 - Vit]( "1216 - Vit")
![1216 - Grå]( "1216 - Grå")
![1216 - Svart]( "1216 - Svart")
![1216 - Metall]( "1216 - Metall")
Vid kulkedjedrift är kulkedjan som en ändlös kulkedja i antingen plast eller metall (vnr. 1216). Plastkulkedjorna kan levereras i färgerna vit, grå och svart. Metallkulkedjan finns i metallfärg. Kulornas storlek är 4,5x6mm.
![1250]( "1250")
Det medföljer två kulkedjestopp (vnr. 1250), som sätts på kulkedjan för att se till så att rullgardinen inte rullas längre ned än till beställningshöjden eller upp i rullen/kassetten. Kulkedjestoppet har en diameter på 7mm.
OBS: Dessa kan och ska inte användas om manövreringslängd är mindre än 50 % av produkthöjden.
Sidlister:
Sidlister kan bara väljas vid följande modeller: C, D, F, G, H och I. Allt efter produktens storlek och typ kommer sortimentet av sidlister variera.
| | RC | RM | RL | F | G | H | I |
| Profil 1 (vnr. 1222) | X | | | | | X | X |
| Profil 3 (vnr. 1223) | X | | | | | | |
| Profil 3 (vnr. 1224) | | X | | | | | |
| Profil 3 (vnr. 1225) | | | X | | | | |
| Profil 4 (vnr. 1246) | | | | X | X | | |
| Profil 4 (vnr. 1247) | | | | X | X | | |
| Bottenlist 18x18mm (vnr. 1240) | X | X | | | | X | X |
| Bottenlist 25x25mm (vnr. 1241) | | | X | | | | |
![1222 - Vit]( "1222 - Vit")
Sidlister (vnr. 1222) till RC system i metall. Kan levereras i färgerna vit, grå, svart och brun. Sidlisternas storlek B: 30mm, D: 20mm.
![1223 - Vit]( "1223 - Vit")
Sidlister med borstar (vnr. 1223) till RC system i metall. Kan levereras i färgerna vit och grå. Sidlisternas storlek B: 40mm, D: 19mm.
![1224 - Vit]( "1224 - Vit")
Sidlister med borstar (vnr. 1224) till RM system i metall. Kan levereras i färgerna vit och grå. Sidlisternas storlek B: 47mm, D: 27mm.
![1225 - Vit]( "1225 - Vit")
Sidlister med borstar (vnr. 1225) till RL system i metall. Kan levereras i färgerna vit och grå. Sidlisternas storlek: B: 72mm, D: 29mm.
![1246 - Vit]( "1246 - Vit")
![1246 - Grå]( "1246 - Grå")
![1246 - Svart]( "1246 - Svart")
![1246 - Brun]( "1246 - Brun")
Sidlister (vnr. 1246) till modell F och G i självhäftande PVC. Kan levereras i färgerna vit, grå, svart och brun. Sidlisternas storlek B: 35mm, D: 4mm.
![1247 - Vit]( "1247 - Vit")
![1247 - Alu]( "1247 - Alu")
Sidlister (vnr. 1247) till modell F och G i aluminium. Kan levereras i färgerna vit och alu. Sidlisternas storlek B: 54mm, D: 1,8mm.
![1240 - Vit]( "1240 - Vit")
![1240 - Alu]( "1240 - Alu")
![1240 - Svart]( "1240 - Svart")
Bottenlist med borstar (vnr. 1240) till RC och RM system, modell H och I. Kan levereras i färgerna vit, alu och svart. Bottenlistens storlek B: 18mm, D: 18mm.
![1241 - Vit]( "1241 - Vit")
![1241 - Alu]( "1241 - Alu")
Bottenlist med borste (vnr. 1241) till RL system. Kan levereras i färgerna vit och alu. Bottenlistens storlek B: 25mm, D: 25mm.
Underlist:
Underlister varierar i förhållande till modell och systemstorlek.
| | Dragsko
![Dragsko]( "Dragsko") | Tunga 1
![Tunga 1]( "Tunga 1") | Tunga 2
![Tunga 2]( "Tunga 2") | Tunga 3
![Tunga 3]( "Tunga 3") |
| A | RC / RM / RL | RC / RM | RC / RM | RC / RM |
| B | RC / RM / RL | RC / RM | RC / RM | RC / RM |
| | 5-kantig: Vit
![5-kantet: Hvid]( "5-kantet: Hvid") | 5-kantig: Silver
![5-kantet: Sølv]( "5-kantet: Sølv") | 5-kantig: Brun
![5-kantet: Brun]( "5-kantet: Brun") | 5-kantig: Svart
![5-kantet: Sort]( "5-kantet: Sort") |
| A | RC | RC | RC | RC |
| A2 | RC | RC | RC | RC |
| B | RC | RC | RC | RC |
| B2 | RC | RC | RC | RC |
| C | RC | RC | RC | RC |
| C2 | RC | RC | RC | RC |
| D | RC | RC | RC | RC |
| D2 | RC | RC | RC | RC |
| H | X | X | X | X |
| | Afrundet: Vit
![5-kantet: Hvid]( "5-kantet: Hvid") | Afrundet: Silver
![5-kantet: Sølv]( "5-kantet: Sølv") | Afrundet: Svart
![5-kantet: Sort]( "5-kantet: Sort") |
| A | RM | RM | RM |
| A2 | RM | RM | RM |
| B | RM | RM | RM |
| B2 | RM | RM | RM |
| C | RM | RM | RM |
| C2 | RM | RM | RM |
| D | RM | RM | RM |
| D2 | RM | RM | RM |
| H | X | X | X |
| | Droppformad: Vit
![Droppformad: Vit]( "Droppformad: Vit") | Droppformad: Silver
![Droppformad: Silver]( "Droppformad: Silver") | Droppformad: Svart
![Droppformad: Svart]( "Droppformad: Svart") |
| A | RL | RL | RL |
| A2 | RL | RL | RL |
| B | RL | RL | RL |
| B2 | RL | RL | RL |
| C | RL | RL | RL |
| C2 | RL | RL | RL |
| D | RL | RL | RL |
| D2 | RL | RL | RL |
![1212 - Vit]( "1212 - Vit")
![1212 - Grå]( "1212 - Grå")
På underlist med dragsko sätts det en ändplugg (vnr. 1212) i plast, denna är dold i dragskon. Kan levereras i färgerna vit och grå. Ändpluggens storlek H: 19mm, B: 11mm, D: 13mm.
![5-kanting: Vit]( "5-kanting: Vit")
![5-kantig: Silver]( "5-kantig: Silver")
![5-kantig: Svart]( "5-kantig: Svart")
![5-kantig: Brun]( "5-kantig: Brun")
5-kantiga underlister (vnr. 1226) till RC- och RM-system och modell H i metall. Kan levereras i färgerna vit, silver, svart och brun (brun endast till RC). Underlistens storlek H: 20mm, D: 11mm.
![1207 - Vit]( "1207 - Vit")
![1207 - Grå]( "1207 - Grå")
![1207 - Svart]( "1207 - Svart")
![1207 - Brun]( "1207 - Brun")
Tillhörande ändplugg (vnr. 1207) i plast. Kan levereras i färgerna vit, grå, svart och brun. Ändpluggens storlek H: 20mm, B: 15mm, D: 13mm.
![1242 - Vit]( "1242 - Vit")
![1242 - Grå]( "1242 - Grå")
![1242 - Svart]( "1242 - Sort")
![1242 - Brun]( "1242 - Brun")
På 5-kantiga underlister till utspända modeller i RC och RM system sätts en ändplugg på (vnr. 1242) i plast.
![Droppformad: Vit]( "Droppformad: Vit")
![Droppformad: Silver]( "Droppformad: Silver")
![Droppformad: Svart]( "Droppformad: Svart")
Droppformad underlist (vnr. 1227) till RL system i metall. Kan levereras i färgerna vit, silver och svart. Underlistens storlek H: 35mm, D: 18mm.
![1208 - Vit]( "1208 - Vit")
![1208 - Grå]( "1208 - Grå")
![1208 - Svart]( "1208 - Svart")
Tillhörande ändplugg (vnr. 1208) i plast. Kan levereras i färgerna vit, grå och svart. Ändpluggens storlek H: 30mm, B: 18mm, D: 20mm.
![1243 - Vit]( "1243 - Vit")
![1243 - Grå]( "1243 - Grå")
![1243 - Svart]( "1243 - Svart")
På droppformade underlister till utspända modeller i RL system påsätts en ändplugg (vnr. 1243) i plast. Kan levereras i färgerna vit, grå och svart. Ändpluggens storlek H: 35mm, B: 13mm, D: 20mm.
![1248 - Vit]( "1248 - Vit")
![1248 - Alu]( "1248 - Alu")
![1248 - Svart]( "1248 - Svart")
Underlist (vnr. 1248) till modell F, G, och I i metall. Kan levereras i färgerna vit, alu och svart. Underlistens storlek H: 26mm, D: 9mm.
![1249 - Vit]( "1249 - Vit")
![1249 - Grå]( "1249 - Grå")
![1249 - Svart]( "1249 - Svart")
Tillhörande ändplugg (vnr. 1249) i plast. Kan levereras i färgerna vit, grå och svart. Ändpluggens storlek H: 27mm, B: 10mm, D: 10mm.
Längd på kedjan / snöre:
Som standard levereras UNIG Rullgardin LUX med manövreringslängd 75 % av gardinen, vilket vill säga att längden på manövreringskulkedjan är 75 % av gardinens höjd.
Dessutom är det möjlighet att välja bland fler fastsatta manövreringslängder.
Det är dessutom möjligt att välja manövreringslängd med barnsäkerhet, som följer EU Standard EN 13120 som gäller barnsäkerhet.
Reglerna for barnsäkerhet kan du se i tabellen nedan:
| Manövrering | Lösning | Produkthöjd | Manövreringslängd |
| Kulkedjedrift | Kulkedjespännare | < 100 cm | 2/3 av produkthöjd |
| Kulkedjedrift | Kulkedjespännare | > 100 cm < 250 cm | 100 cm |
| Kulkedjedrift | Kulkedjespännare | > 250 cm | Produkthöjd - 150 cm |
| Fjädermekanism | Ingen | Alle | 20 cm |
![3044]( "3044")
Till kulkedjedrift med barnsäkerhet medföljer en kulkedjespännare (vnr. 3044) i klar plast. Kulkedjespännaren borras fast i väggen och kulkedjan sätts i. Kulkedjespännarens storlek H: 32mm, B: 30mm, D: 25mm.
Upprullning:
Upprullning ska endast väljas vid modell A och B.
Vanlig upprullning:
![Upprullning - Vanlig upprullning]( "Upprullning - Vanlig upprullning")
Omvänd upprullning:
![Upprullning - Omvänd upprullning]( "Upprullning - Omvänd upprullning")
Beslag till kulkedjedrift:
![1205]( "1205")
Universalbeslag (vnr. 1205) i metall till RC system. Beslagets storlek H: 40mm, B: 25mm, D: 33mm.
![1206]( "1206")
Universalbeslag (vnr. 1206) i metall till RM system. Beslagets storlek H: 35mm, B: 20mm, D: 53mm.
![1228]( "1228")
Universalbeslag (vnr. 1228) i metall till RL system. Beslagets storlek H: 73mm, B: 25mm, D: 83mm.
![1203 - Vit]( "1203 - Vit")
![1203 - Grå]( "1203 - Grå")
![1203 - Svart]( "1203 - Svart")
![1203 - Brun]( "1203 - Brun")
Täcklock (vnr. 1203) i plast, till universalbeslag på RC system. Täcklocken levereras i set. Kan levereras i färgerna vit, grå, svart och brun. Täcklockens storlek H: 59mm, B: 54mm, D: 12mm.
![1245 - Vit]( "1245 - Vit")
![1245 - Grå]( "1245 - Grå")
Vinkelbeslag (vnr. 1245) i plast och metall till RC system. Kan levereras i färgerna vit och grå. Vinkelbeslagets storlek H: 70mm, B: 19mm, D: 37mm.
![1217 - Vit]( "1217 - Vit")
![1217 - Grå]( "1217 - Grå")
![1217 - Svart]( "1217 - Svart")
Täcklock (vnr. 1217) i plast, till universalbeslag på RM system. Täcklocken levereras i set. Kan levereras i färgerna vit, grå och svart. Täcklockens storlek H: 63mm, B: 55mm, D: 13mm.
![1220 - Vit]( "1220 - Vit")
![1220 - Grå]( "1220 - Grå")
![1220 - Svart]( "1220 - Svart")
Täcklock (vnr. 1220) i plast, till universalbeslag på RL system. Täcklocken levereras i set. Kan levereras i färgerna vit, grå och svart. Täcklockens storlek H: 84mm, B: 19mm, D: 5mm.
Beslag till fjädermekanism:
![1205]( "1205")
Universalbeslag (vnr. 1205) i metall till RC system. Beslagets storlek H: 40mm, B: 25mm, D: 33mm.
![1202 - Vit]( "1202 - Vit")
![1202 - Grå]( "1202 - Grå")
![1202 - Svart]( "1202 - Svart")
Täcklock (vnr. 1202) i plast. Täcklocken levereras i set. Kan levereras i färgerna vit, grå och svart. Täcklockens storlek H: 45mm, B: 43mm, D: 27mm.
![1245 - Vit]( "1245 - Vit")
![1245 - Grå]( "1245 - Grå")
Vinkelbeslag (vnr. 1245) i plast och metall till RC system. Kan levereras i färgerna vit och grå. Vinkelbeslagets storlek H: 70mm, B: 19mm, D: 37mm.
Beslag till monteringsprofil (modell B och B2):
![1214 - Vit]( "1214 - Vit")
![1214 - Alu]( "1214 - Alu")
![1214 - Svart]( "1214 - Svart")
Väggbeslag (vnr. 1214) i metall till RC system. Kan levereras i färgerna vit, alu och svart. Väggbeslagets storlek H: 50mm, B: 20mm, D: 60mm.
![1215 - Vit]( "1215 - Vit")
![1215 - Alu]( "1215 - Alu")
![1215 - Svart]( "1215 - Svart")
Takbeslag (vnr. 1215) i metall till RC system. Kan levereras i färgerna vit, alu och svart. Takbeslagets storlek H: 13mm, B: 20mm, D: 43mm.
![1244]( "1244")
Klämbeslag (vnr. 1244) i plast och metall till RC system. Klämbeslagets storlek H: 25mm, B: 19mm, D: 76mm.
![1219]( "1219")
Universalbeslag (vnr. 1219) i metall till RM system. Universalbeslagets storlek H: 6mm, B: 19mm, D: 44mm.
Beslag till modeller med kassett (C, C2, D och D2):
![1214 - Vit]( "1214 - Vit")
![1214 - Alu]( "1214 - Alu")
![1214 - Svart]( "1214 - Svart")
Väggbeslag (vnr. 1214) i metall till RC system. Kan levereras i färgerna vit, grå och svart. Väggbeslagets storlek H: 50mm, B: 20mm, D: 60mm.
![1215 - Vit]( "1215 - Vit")
![1215 - Alu]( "1215 - Alu")
![1215 - Svart]( "1215 - Svart")
Takbeslag (vnr. 1215) i metall till RC system. Kan levereras i färgerna vit, alu och svart. Takbeslagets storlek H: 13mm, B: 20mm, D: 43mm.
![1244]( "1244")
Klämbeslag (vnr. 1244) i plast och metall till RC system. Klämbeslagets storlek H: 25mm, B: 19mm, D: 76mm.
![1218 - Vit]( "1218 - Vit")
![1218 - Alu]( "1218 - Alu")
Väggbeslag (vnr. 1218) i metall till RM system. Kan levereras i färgerna vit, alu och svart. Väggbeslagets storlek H: 45mm, B: 26mm, D: 63mm.
![1219]( "1219")
Universalbeslag (vnr. 1219) i metall till RM system. Universalbeslagets storlek H: 6mm, B: 19mm, D: 44mm.
![1221 - Vit]( "1221 - Vit")
![1221 - Alu]( "1221 - Alu")
![1221 - Svart]( "1221 - Svart")
Universalbeslag (vnr. 1221) i metall till RL system. Kan levereras i färgerna vit, alu och svart. Universalbeslagets storlek H: 201mm, B: 30mm, D: 199mm.
Bottenbeslag till utspända modeller:
Trådstyrsystem (vnr. 1229/1230) i plast till RC, RM och RL system. Kan levereras i färgerna vit, grå, svart och brun. Trådstyrsystemet har en diameter på 13mm och ett djup på 16mm.
![1231 - Alu]( "1231 - Alu")
Vinkelbeslag (vnr. 1231) i metall till RC, RM och RL system. Kan levereras i färgerna vit och alu. Vinkelbeslagets storlek H: 30mm, B: 12mm, D: 18mm.
Extra:
![1200 - Vit]( "1200 - Vit")
![1200 - Grå]( "1200 - Grå")
![1200 - Svart]( "1200 - Svart")
Till kulkedjedrift är det möjligt att tillvälja en vikt (vnr. 1200) i plast. Vikten hängs i botten av kulkedjan, så att kulkedjan hänger stabilt. Kan levereras i färgerna vit, grå och svart. Viktens storlek H: 60mm, B: 20mm, D: 20mm.
Översiktsritning:
![Rullgardin LUX grovskiss]( "Rullgardin LUX grovskiss")
Ritningen ovan är en grovskiss av vår UNIG Rullgardin LUX. Observera att komponenterna kan variera från modell till modell, så alla komponenter på ritningen kommer inte medfölja på alla modeller och typer.
Läs mer
TrustScore: 4.4 | 516 recensioner
