UNIG LUX+ - Vit - Plisségardiner - G2100
Det får du med din UNIG Plisségardin LUX:
Möjliga mått:
UNIG Plisségardin LUX kan tillverkas i bredder från 20 till 220 cm samt i höjder från 10 till 400 cm, beroende på modell och det tyg som valts. De mått du beställer är den färdiga gardinens mått inkl. skenor.
UNIG Plisségardin LUX tillverkas alltid utan skavar i tyget.
Modeller:
Det finns 38 olika modeller:
- G100 –höger och vänster
- G102 – höger och vänster
- G105 – höger och vänster
- G110
- G112
- G115
- G130 – höger och vänster
- G131 – höger och vänster
- G140 – höger och vänster
- G141 – höger och vänster
- G151 – höger och vänster
- G152 – höger och vänster
- G200 – höger och vänster
- G202 – höger och vänster
- G205 – höger och vänster
- G300 – höger och vänster
- G305 - höger och vänster
- G400
- G402
- G410
- G412
- G415
- G416
- G434 – höger och vänster
- G435
- G450 – höger och vänster
- G452 – höger och vänster
- V400
- V402
- V410
- V412
- V415
- V601
- V616
- X300
- X302
- X400

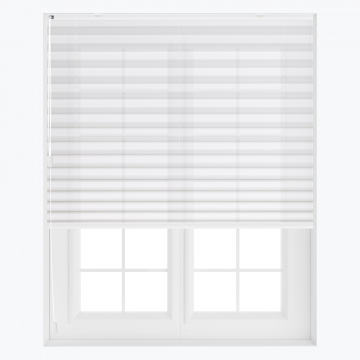

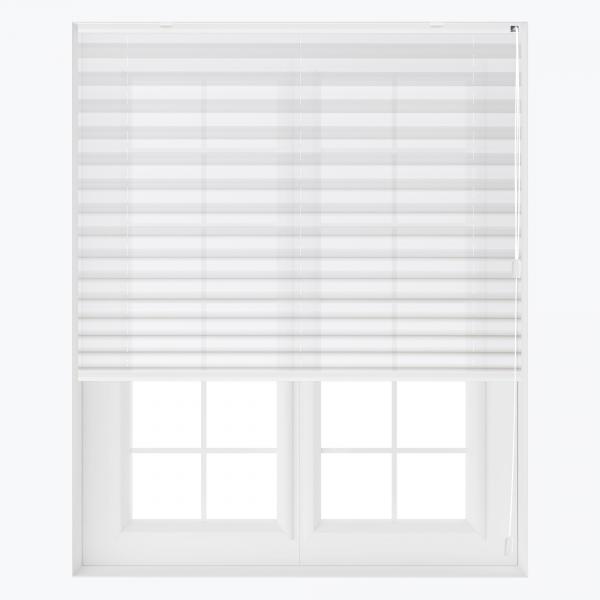

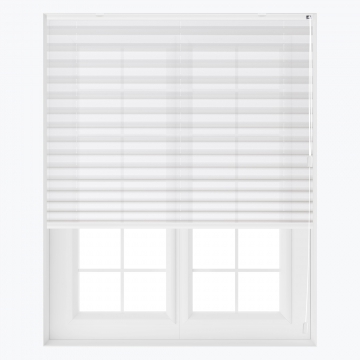

G100 – höger och vänster:
![G100 - Höger]( "G100 - Höger")
![G100 - Vänster]( "G100 - Vänster")
Beskrivning: Standardmodell. Frihängande med lina i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Skenstorlekar (vid bredd < 70 cm):
Topp- och bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Toppskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60 mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68 mm |
G102 – höger och vänster:
![G102 - Höger]( "G102 - Höger")
![G102 - Vänster]( "G102 - Vänster")
Beskrivning: Utspänd med lina i höger/vänster sida. Fasta topp- och bottenskenor. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Skenstorlekar (vid bredd < 70 cm):
Topp- och bottenskenor: 20x13 mm.
Liststorlekar (vid bredd > 70 cm):
Toppskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60 mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68 mm |
G105 – höger och vänster:
![G105 - Höger]( "G105 - Höger")
![G105 - Vänster]( "G105 - Vänster")
Beskrivning: Utspänd med lina i höger/vänster sida. Fast toppskenor till utspända bottenbeslag. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Skenstorlekar (vid bredd < 70 cm):
Topp- och bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Toppskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60 mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68 mm |

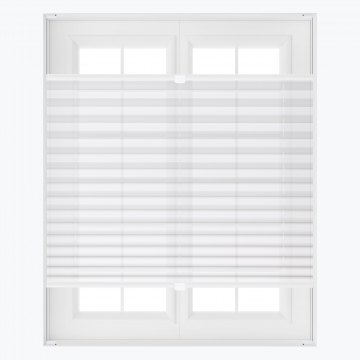

G110:
![G110]( "G110")
Beskrivning: Up & down. Frihängande med två linor. Fast toppskenor. Två bottenskenor som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Skenorstorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenskenor: 20x13 mm.
Skenorstorlekar (vid bredd > 70 cm):
Topp- och mellanskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73 mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81 mm |
G112:
![G112]( "G112")
Beskrivning: Up & down. Utspänd med två linor. Fast topp- och bottenskenor. Två mellanskenor som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Skenorstorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenskenor: 20x13 mm.
Skenorstorlekar (vid bredd > 70 cm):
Topp- och mellanskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73 mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81 mm |
G115:
![G115]( "G115")
Beskrivning: Up & down. Utspänd med två linor. Fast toppskenor till utspända bottenbeslag. Två mellanskenor som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Skenorstorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Topp- och mellanskenor: 20x13 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69 mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52 mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59 mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66 mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73 mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81 mm |
G130 – höger och vänster:
![G130 - Höger]( "G130 - Höger")
![G130 - Vänster]( "G130 - Vänster")
Beskrivning: Frihängande med lina i höger/vänster sida och lutande tyg på en sida. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd överst: 30 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Breddskillnaden överst och nederst får max vara 15 cm.
Skenstorlek: 20x13 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 2,20 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 2,20 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 2,20 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 2,20 m | 1,51 – 2,00 m | 45-56 mm |
0,30 - 2,20 m | 2,01 - 2,60 m | 46-64 mm |
G131 – höger och vänster:
![G131 - Höger]( "G131 - Höger")
![G131 - Vänster]( "G131 - Vänster")
Beskrivning: Frihängande med lina i höger/vänster sida och lutande tyg i båda sidorna. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenskenor.
Minimumbredd överst: 30 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Breddskillnaden överst och nederst får max vara 15 cm per sida.
Skenstorlek: 20x13 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 2,20 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 2,20 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 2,20 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 2,20 m | 1,51 – 2,00 m | 45-56 mm |
0,30 - 2,20 m | 2,01 - 2,60 m | 46-64 mm |
G140 – höger och vänster:
![G141 - Höger]( "G141 - Höger")
![G141 - Vänster]( "G141 - Vänster")
Beskrivning: Frihängande trekantssystem med linor i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 170 cm (beroende på vinkeln)
Skenstorlek: 20x13 mm.
Möjlig vinkel: 5-60 grader.
Manövreringslinan kommer alltid vara i den högsta sida.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56 mm |
G141 – höger och vänster:
![G141 - Höger]( "G141 - Höger")
![G141 - Vänster]( "G141 - Vänster")
Beskrivning: Utspänt trekantsystem med linor i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 170 cm (beroende på vinkeln)
Skenstorlek: 20x13 mm.
Möjlig vinkel: 5-60 grader.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56 mm |
G151 – höger och vänster:
![G151 - Höger]( "G151 - Höger")
![G151 - Vänster]( "G151 - Vänster")
Beskrivning: Frihängande lutande system med två linor, som betjänar den översta respektive den nedersta delen av plisségardinen. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 150 m
Maxhöjd: 280 cm
Topp- och bottenskenor: 20x13 mm.
Mellanskenor: 20x18,5 mm.
Möjlig vinkel: 5-60 grader.
Manövreringslinan för den översta delen av plisségardinen kommer alltid vara i den högsta sidan. Manövreringslinan för den nedersta delen av plisségardinen kommer alltid vara i motsatta sida.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,50 – 2,20 m | 0,00- 1,00 m | 54-63 mm |
0,50 – 2,20 m | 1,01 – 1,20 m | 62-77 mm |
0,50 – 2,20 m | 1,51 – 2,00 m | 69-91 mm |
0,50 – 2,20 m | 2,01 – 2,50 m | 75-104 mm |
0,50 - 2,20 m | 2,51 - 3,00 m | 79-110 mm |
G152 – höger och vänster:
![G152 - Höger]( "G152 - Höger")
![G152 - Vänster]( "G152 - Vänster")
Beskrivning: Frihängande vinkelsystem med linmanövrering, som betjänar den översta och nedersta delen av plisségardinen. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 100 cm
Maxhöjd: 300 cm
Topp- och bottenskenor: 20x13 mm.
Mellanskenor: 20x18,5 mm.
Möjlig vinkel: 5-60 grader.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,50 – 2,20 m | 0,00- 1,00 m | 54-63 mm |
0,50 – 2,20 m | 1,01 – 1,20 m | 62-77 mm |
0,50 – 2,20 m | 1,51 – 2,00 m | 69-91 mm |
0,50 – 2,20 m | 2,01 – 2,50 m | 75-104 mm |
0,50 - 2,20 m | 2,51 - 3,00 m | 79-110 mm |
G200 – höger och vänster:
![G200 - Höger]( "G200 - Höger")
![G200 - Vänster]( "G200 - Vänster")
Beskrivning: Frihängande med kulkedjedrift i höger/vänster sida.
Minimumbredd: 40 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Skenstorlekar (vid bredd < 70 cm):
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Toppskenor: 27x34,5 mm
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56 mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63 mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70 mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77 mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85 mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60 mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67 mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74 mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81 mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89 mm |
G202 – höger och vänster:
![G202 - Höger]( "G202 - Höger")
![G202 - Vänster]( "G202 - Vänster")
Beskrivning: Utspänd med kulkedjedrift i höger/vänster sida. Fasta topp- och bottenskenor.
Minimumbredd: 40 cm
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning.
Skenstorlekar (vid bredd < 70 cm):
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56 mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63 mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70 mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77 mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85 mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60 mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67 mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74 mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81 mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89 mm |
G205 – höger och vänster:
![G205 - Höger]( "G205 - Höger")
![G205 - Vänster]( "G205 - Vänster")
Beskrivning: Utspänd med kulkedjedrift i höger/vänster sida. Fast toppskenor till utspända bottenbeslag.
Minimumbredd: 40 cm
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning.
Skenstorlekar (vid bredd < 70 cm):
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x13 mm.
Skenstorlekar (vid bredd > 70 cm):
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56 mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63 mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70 mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77 mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85 mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60 mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67 mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74 mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81 mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89 mm |
G300 – motor – höger och vänster:
![G300 - Höger]( "G300 - Höger")
![G300 - Vänster]( "G300 - Vänster")
Beskrivning: Frihängande plissé med motor.
Minimumbredd: 70 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Skenstorlekar:
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60 mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67 mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74 mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81 mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89 mm |
G305 – motor – höger och vänster:
![G305 - Höger]( "G305 - Höger")
![G305 - Vänster]( "G305 - Vänster")
Beskrivning: Utspänd plissé med motor.
Minimumbredd: 70 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Max 15 graders lutning.
Skenstorlekar:
Toppskenor: 27x34,5 mm.
Bottenskenor: 20x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60 mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67 mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74 mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81 mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89 mm |
G400:
![G400]( "G400")
Beskrivning: Utspänd med grepp. Fast toppskenor till utspänt bottenbeslag.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
Max 15 graders lutning.
Toppskenor: 22x13 mm.
Bottenskenor: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenskenor 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 34-38 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 37-45 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 41-52 mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 45-59 mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 46-62 mm |
G402:
![G402]( "G402")
Beskrivning: Utspänd med grepp. Fasta topp- och bottenskenor.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
Max 15 graders lutning.
Toppskenor: 22x13 mm.
Bottenskenor: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenskenor 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 34-38 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 37-45 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 41-52 mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 45-59 mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 46-62 mm |
G410:
![G410]( "G410")
Beskrivning: Up & down. Utspänd med grepp. Fast toppskenor till utspänt bottenbeslag. Två mellanskenor som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 100-150 cm (beroende på höjd)
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Toppskenor: 22x13 mm.
Bottenskenor: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenskenor 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 63-67 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 67-74 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 70-81 mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 74-88 mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 75-90 mm |
G412:
![G412]( "G412")
Beskrivning: Up & down. Utspänd med grepp. Fast topp- och bottenskenor. Två mellanskenor som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 100-150 cm (beroende på höjd)
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 15 graders lutning.
Toppskenor: 22x13 mm.
Bottenskenor: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenskenor 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 50-54 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 54-61 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 57-68 mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 61-75 mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 62-77 mm |
G415:
![G415]( "G415")
Beskrivning: Up & down. Utspänd med grepp. Beslag överst och nederst. Två mellanskenor som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 15 graders lutning.
Skenstorlek: 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,20 m | 0,00- 0,50 m | 37-41 mm |
0,20 – 1,20 m | 0,51 – 1,00 m | 41-48 mm |
0,20 – 1,20 m | 1,01 – 1,50 m | 44-55 mm |
0,20 – 1,20 m | 1,51 – 2,00 m | 48-62 mm |
0,20 – 1,50 m | 2,01 – 2,20 m | 49-64 mm |
G416:
![G416]( "G416")
Beskrivning: Up & down. Specialmodell till plastramar som öppnar inåt. Utspänd med grepp. Beslag överst och nederst som spänns över fönsterkanten. Kan bara spännas på en kant inom måtten 18-32 mm. Två mellanskenor som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Minsta höjd: 20 cm
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 15 graders lutning.
Skenstorlek: 23x16 mm.
Vid bredd >120 cm er topp- och bottenskenor 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,20 m | 0,00- 0,50 m | 49-53 mm |
0,20 – 1,20 m | 0,51 – 1,00 m | 53-60 mm |
0,20 – 1,20 m | 1,01 – 1,50 m | 56-67 mm |
0,20 – 1,20 m | 1,51 – 2,00 m | 60-74 mm |
0,20 – 1,50 m | 2,01 – 2,20 m | 61-67 mm |
G434 - höger och vänster:
![G434 - Höger]( "G434 - Höger")
![G434 - Vänster]( "G434 - Vänster")
Beskrivning: Utspänd med grepp och lutande tyg på en sida. Komplett med skenor.
Minimumbredd överst: 8,5 cm
Maxbredd: 150 cm
Maxhöjd: 200 cm
Breddskillnaden överst och nederst ska min vara 5 cm.
Breddskillnaden överst och nederst får max vara 120 cm.
Max 15 graders lutning.
Skenstorlekar (vid bredd Mellanskenor: 20x13 mm.
Bottenskenor: 20x13mm.
Skenstorlekar (vid bredd >70 cm):
Mellanskenor: 20x17 mm.
Bottenskenor: 20x13 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 1,50 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 1,50 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 1,50 m | 1,01 – 1,50 m | 42-53 mm |
0,71 – 1,50 m | 1,51 – 2,00 m | 46-60 mm |
G435:
![G435]( "G435")
Beskrivning: Utspänd med grepp och snett tyg på båda sidor. Komplett med skenor.
Minimumbredd överst: 10 cm
Maxbredd: 150 cm
Maxhöjd: 200 cm
Breddskillnaden överst och nederst ska min vara 5 cm per sida.
Breddskillnaden överst och nederst får max vara 70 cm per sida.
Max 15 graders lutning.
Skenstorlekar (vid bredd Mellanlist: 20x13 mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd >70 cm):
Mellanlist: 20x17 mm.
Bottenlist: 20x13 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 1,50 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 1,50 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 1,50 m | 1,01 – 1,50 m | 42-53 mm |
0,71 – 1,50 m | 1,51 – 2,00 m | 46-60 mm |
G450 - höger och vänster:
![G450 - Höger]( "G450 - Höger")
![G450 - Vänster]( "G450 - Vänster")
Beskrivning: Utspänt vinkelsystem med grepp. Fast topplist till utspända bottenbeslag. Lutande del är fast.
Minimumbredd: 30 cm
Max rak bredd: 150 cm
Max lutande bredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 300 cm (beroende på vinkeln)
Möjlig vinkel: 5-60 grader.
Max 15 graders lutning.
Liststorlekar (vid bredd <70 cm):
Mellanlist: 20x18,5 mm.
Bottenlist: 20x13 mm.
Liststorlekar (vid bredd >70 cm og <130 cm):
Mellanlist: 20x18,5 mm.
Bottenlist: 20x17 mm.
Liststorlekar (vid bredd >130 cm):
Midtlerliste: 20x18,5 mm.
Bottenlist: 20x23 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 37-41 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 41-48 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 44-55 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 48-62 mm |
0,30 - 0,70 m | 2,01 - 2,20 m | 49-64 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 - 1,30 m | 0,00 - 0,50 m | 41-55 mm |
0,71 – 1,30 m | 0,51- 1,00 m | 45-53 mm |
0,71 – 1,30 m | 1,01 – 1,50 m | 48-59 mm |
0,71 – 1,30 m | 1,51 – 2,00 m | 52-66 mm |
0,71 – 1,30 m | 2,01 – 2,20 m | 53-68 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshøjde]( "Parkeringshøjde")
|
1,31 – 1,50 m | 0,00- 0,50 m | 47-61 mm |
1,31 – 1,50 m | 0,51 – 1,00 m | 51-59 mm |
1,31 – 1,50 m | 1,01 – 1,50 m | 54-65 mm |
1,31 – 1,50 m | 1,51 – 2,00 m | 58-72 mm |
1,31 - 1,50 m | 2,01 - 2,20 m | 59-74 mm |
G452 - höger och vänster:
![G452 - Höger]( "G452 - Höger")
![G452 - Vänster]( "G452 - Vänster")
Beskrivning: Utspänt vinkelsystem med grepp. Fast topp- och bottenlister. Lutande del är fast.
Minimumbredd: 30 cm
Max rak bredd: 150 cm
Max lutande bredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 300 cm (beroende på vinkeln)
Möjlig vinkel: 5-60 grader.
Max 15 graders lutning.
Liststorlekar (vid bredd <70 cm):
Mellanlist: 20x18,5 mm.
Bottenlist: 20x13 mm.
Liststorlekar (vid bredd >70 cm och <130 cm):
Mellanlist: 20x18,5 mm.
Bottenlist: 20x17 mm.
Liststorlekar (vid bredd >130 cm):
Mellanlist: 20x18,5 mm.
Bottenlist: 20x23 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 37-41 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 41-48 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 44-55 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 48-62 mm |
0,30 - 0,70 m | 2,01 - 2,20 m | 49-64 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 - 1,30 m | 0,00 - 0,50 m | 41-55 mm |
0,71 – 1,30 m | 0,51- 1,00 m | 45-53 mm |
0,71 – 1,30 m | 1,01 – 1,50 m | 48-59 mm |
0,71 – 1,30 m | 1,51 – 2,00 m | 52-66 mm |
0,71 – 1,30 m | 2,01 – 2,20 m | 53-68 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
1,31 – 1,50 m | 0,00- 0,50 m | 47-61 mm |
1,31 – 1,50 m | 0,51 – 1,00 m | 51-59 mm |
1,31 – 1,50 m | 1,01 – 1,50 m | 54-65 mm |
1,31 – 1,50 m | 1,51 – 2,00 m | 58-72 mm |
1,31 - 1,50 m | 2,01 - 2,20 m | 59-74 mm
|
V400:
![V400]( "V400")
Beskrivning: Utspänd med grepp. Fast topplist till utspända bottenbeslag. Mellanlist kan justeras via grepp.
Minimumbredd: 20 cm
Maxhöjd: 220 cm
Max 60 graders lutning.
OBS: Rekommenderas kun till takfönster.
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 2,20 m | 0,00 - 0,50 m | 34-38 mm |
0,20 – 2,20 m | 0,51 – 1,00 m | 37-45 mm |
0,20 – 2,20 m | 1,01 – 1,50 m | 41-52 mm |
0,20 – 2,20 m | 1,51 – 2,00 m | 45-59 mm |
0,20 – 2,20 m | 2,01 – 2,20 m | 46-62 mm |
V402:
![V402]( "V402")
Beskrivning: Utspänd med grepp. Fast topp- och bottenlister. Mellanlist kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 100-150 cm (beroende på höjden)
Maxhöjd: 220 cm
Max 60 graders lutning.
OBS: Rekommenderas kun till takfönster.
OBS: Tygets bredd är cirka 8 mm smalare en beställd bredd eftersom sträcklinorna i sidorna går genom "ögon" i profilernas ändar.
Topp- och bottenlister: 20x13 mm.
Mellanlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 2,20 m | 0,00 - 0,50 m | 47-51 mm |
0,20 – 2,20 m | 0,51 – 1,00 m | 50-58 mm |
0,20 – 2,20 m | 1,01 – 1,50 m | 54-65 mm |
0,20 – 2,20 m | 1,51 – 2,00 m | 58-72 mm |
0,20 – 2,20 m | 2,01 – 2,20 m | 59-75 mm |
V410:
![V410]( "V410")
Beskrivning: Up & down. Utspänd med grepp. Fast topplist till utspända bottenbeslag. Mellanlist kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 120-150 cm (beroende på höjden)
Maxhöjd: 220 cm
Max 60 graders lutning.
OBS: Rekommenderas kun till takfönster.
OBS: Tygets bredd är cirka 8 mm smalare en beställd bredd eftersom sträcklinorna i sidorna går genom "ögon" i profilernas ändar.
Topplist: 22x13 mm.
Mellan- och bottenlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 2,20 m | 0,00 - 0,50 m | 50-55 mm |
0,20 – 2,20 m | 0,51 – 1,00 m | 54-61 mm |
0,20 – 2,20 m | 1,01 – 1,50 m | 57-68 mm |
0,20 – 2,20 m | 1,51 – 2,00 m | 61-75 mm |
0,20 – 2,20 m | 2,01 – 2,20 m | 62-77 mm |
V412:
![V412]( "V412")
Beskrivning: Up & down. Utspänd med grepp. Fasta topp- och bottenlister. Två mellanlister som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 120-150 cm (beroende på höjden)
Maxhöjd: 220 cm
Max 60 graders lutning.
OBS: Rekommenderas kun till takfönster.
OBS: Tygets bredd är cirka 8 mm smalare en beställd bredd eftersom sträcklinorna i sidorna går genom "ögon" i profilernas ändar.
Topp- och bottenlister: 22x13 mm.
Mellanlister: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 2,20 m | 0,00 - 0,50 m | 63-67 mm |
0,20 – 2,20 m | 0,51 – 1,00 m | 67-74 mm |
0,20 – 2,20 m | 1,01 – 1,50 m | 70-81 mm |
0,20 – 2,20 m | 1,51 – 2,00 m | 74-88 mm |
0,20 – 2,20 m | 2,01 – 2,20 m | 75-90 mm |
V415:
![V415]( "V415")
Beskrivning: Up & down. Utspänd med grepp. Beslag överst och nederst. Två mellanlister som kan justeras via grepp.
Minimumbredd: 20 cm
Maxbredd: 120-150 cm (beroende på höjden)
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 60 graders lutning.
OBS: Rekommenderas kun till takfönster.
Topplist: 22x16 mm.
Bottenlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 2,20 m | 0,00 - 0,50 m | 37-41 mm |
0,20 – 2,20 m | 0,51 – 1,00 m | 41-48 mm |
0,20 – 2,20 m | 1,01 – 1,50 m | 44-55 mm |
0,20 – 2,20 m | 1,51 – 2,00 m | 48-62 mm |
0,20 – 2,20 m | 2,01 – 2,20 m | 49-65 mm |
V601:
![V601]( "V601")
Beskrivning: Utspänd med grepp och sidlister. Fast topplist.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 150 cm
Max 60 graders lutning.
OBS: Minsta monteringsdjup 4,5 cm - Rekommenderas kun till takfönster.
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 54-58 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 57-65 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 61-72 mm |
V616:
![V616]( "V616")
Beskrivning: Up & down. Utspänd med grepp och sidlister. Båda listerna kan justeras.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 150 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 60 graders lutning.
OBS: Minsta monteringsdjup 4,5 cm - Rekommenderas kun till takfönster.
Topplist: 22x16 mm.
Bottenlist: 22x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 37-41 mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 41-48 mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 44-55 mm |
X300:
![X300]( "X300")
Beskrivning: Utspänd med motor (Somfy 24V) i topplisten. Fast topp- och bottenlister. Mellanlist kan justeras via motor.
Minimumbredd: 40 cm
Maxbredd: 150 cm
Maxhöjd: 400 cm
Max 45-90 graders lutning.
Topplist: 27x34,5 mm.
Mellan- och bottenlist: 20x13 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,40 – 1,50 m | 0,00 - 0,50 m | 52-56 mm |
0,40 – 1,50 m | 0,51 – 1,00 m | 56-63 mm |
0,40 – 1,50 m | 1,01 – 1,50 m | 59-70 mm |
0,40 – 1,50 m | 1,51 – 2,00 m | 63-77 mm |
0,40 – 1,50 m | 2,01 – 2,50 m | 67-84 mm |
0,40 - 1,50 m | 2,51 - 3,00 m | 70-91 mm |
0,40 - 1,50 m | 3,01 - 3,50 m | 74-97 mm |
0,40 - 1,50 m | 3,51 - 4,00 m | 77-104 mm |
X302:
![X302]( "X302")
Beskrivning: Utspänd med motor (Somfy 24V) i bottenlisten. Fasta topp- och bottenlister. Mellanlist kan justeras via motor.
Minimumbredd: 40 cm
Maxbredd: 150 cm
Maxhöjd: 400 cm
Max 45-90 graders lutning.
Topp- och mellanlister: 20x13 mm.
Bottenlist: 27x34,5 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,40 – 1,50 m | 0,00 - 0,50 m | 31-35 mm |
0,40 – 1,50 m | 0,51 – 1,00 m | 34-42 mm |
0,40 – 1,50 m | 1,01 – 1,50 m | 38-49 mm |
0,40 – 1,50 m | 1,51 – 2,00 m | 42-56 mm |
0,40 – 1,50 m | 2,01 – 2,50 m | 42-56 mm |
0,40 - 1,50 m | 2,51 - 3,00 m | 49-69 mm |
0,40 - 1,50 m | 3,01 - 3,50 m | 52-76 mm |
0,40 - 1,50 m | 3,51 - 4,00 m | 56-82 mm |
X400:
![X400]( "X400")
Beskrivning: Utspänd med grepp. Fasta topp- och bottenlister. Mellanskena kan justeras via grepp.
Minimumbredd överst: 30 cm
Maxbredd: 150 cm
Maxhöjd: 400 cm
Max 45-90 graders lutning.
Liststorlekar (vid bredd <70 cm):
Topplist: 20x13 mm.
Bottenlist: 20x13 mm.
Liststorlekar (vid bredd >70 cm och <130 cm):
Topplist: 20x13 mm.
Bottenlist: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35 mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42 mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49 mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56 mm |
0,30 - 0,70 m | 2,01 - 2,50 m | 45-62 mm |
0,30 - 0,70 m | 2,51 - 3,00 m | 49-69 mm |
0,30 - 0,70 m | 3,01 - 3,50 m | 52-76 mm |
0,30 - 0,70 m | 3,51 - 4,00 m | 56-82 mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 1,50 m | 0,00- 0,50 m | 35-39 mm |
0,71 – 1,50 m | 0,51 – 1,00 m | 38-46 mm |
0,71 – 1,50 m | 1,01 – 1,50 m | 42-53 mm |
0,71 – 1,50 m | 1,51 – 2,00 m | 46-60 mm |
0,71 – 1,50 m | 2,01 - 2,50 m | 49-66 mm |
0,71 – 1,50 m | 2,51 - 3,00 m | 53-73 mm |
0,71 – 1,50 m | 3,01 - 3,50 m | 56-80 mm |
0,71 – 1,50 m | 3,51 - 4,00 m | 60-86 mm |
Längd på kedja:
Som standard levereras UNIG Plisségardin LUX med en manövreringslängd på 75 % av gardinen, vilket vill säga att längden på styrlinan är 75 % av gardinens höjd.
Dessutom är det möjligt att välja bland fastsatta manövreringslängder.
Det är dessutom möjligt att välja manövreringslängd med barnsäkerhet, som följer EU Standard EN 13120 som gäller barnsäkerhet.
Reglerna för barnsäkerhet kan du se i tabellen nedan:
| Manövrering | Lösning | Produkthöjd | Manövreringslängd |
| Linor | linsamlare | < 100 cm | 2/3 av produkthöjden |
| Linor | linsamlare | > 100 cm < 250 cm | 100 cm |
| Linor | linsamlare | > 250 cm | produkthöjde - 150 cm |
| Kulkedjedrift | kedjehållare | < 100cm | 2/3 av produkthöjden |
| Kulkedjedrift | kedjehållare | > 100 cm < 250 cm | 100 cm |
| Kulkedjedrift | kedjehållare | > 250 cm | produkthöjde - 150 cm |
![3043]( "3043")
Till modeller med lina och barnsäkerhet medföljer 2 st. linhållare (vnr. 3043) i klar plast. OBS: Vid modeller med dubbelsidig lina medföljer 4 st. Linhållarens storlek H: 20 mm, B: 50 mm, D: 14 mm.
![3044]( "3044")
Till modeller med kulkedjedrift och barnsäkerhet medföljer en kedjehållare (vnr. 3044) i klar plast. Kedjehållaren borras fast i väggen och kedjan sätts i. Kedjehållarens storlek H: 32 mm, B: 30 mm, D: 25 mm.
Topp- och bottenlister:
![Liste - Vit]( "Liste - Vit")
![Liste - Alu]( "Liste - Alu")
![Liste - Svart]( "Liste - Svart")
![Liste - Beige]( "Liste - Beige")
![Liste - Brons]( "Liste - Brons")
Listerna varierar från modell till modell. Liststorleken är angiven vid varje modell. Listerna kan levereras i färgerna vit, aluminium, svart, beige och brons. OBS: Bronsfärgade lister finns inte till alla modeller.
Beslag:
![3050 - Vit]( "3050 - Vit")
![3050 - Beige]( "3050 - Beige")
![3050 - Brons]( "3050 - Brons")
Takbeslag (vnr. 3050) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Takbeslagets storlek H: 12 mm, B: 18 mm, D: 25 mm.
![3051 - Vit]( "3051 - Vit")
Takbeslag (vnr. 3051) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Takbeslagets storlek H: 12 mm, B: 18 mm, D: 32 mm.
![3002 - Hvid]( "3002 - Hvid")
![3002 - Alu]( "3002 - Alu")
![3002 - Svart]( "3002 - Svart")
![3002 - Beige]( "3002 - Beige")
![3002 - Brons]( "3002 - Brons")
Väggbeslag (vnr. 3002) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 34 mm, B: 19 mm, D: 35 mm.
![3003 - Vit]( "3003 - Vit")
![3003 - Alu]( "3003 - Alu")
![3003 - Svart]( "3003 - Svart")
![3003 - Beige]( "3003 - Beige")
![3003 - Brons]( "3003 - Brons")
Väggbeslag (vnr. 3003) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 34 mm, B: 19 mm, D: 36 mm.
![3004 - Vit]( "3004 - Vit")
![3004 - Alu]( "3004 - Alu")
![3004 - Svart]( "3004 - Svart")
![3004 - Beige]( "3004 - Beige")
![3004 - Brons]( "3004 - Brons")
Väggbeslag (vnr. 3004) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 23 mm, B: 18 mm, D: 25 mm.
![3005 - Vit]( "3005 - Vit")
![3005 - Alu]( "3005 - Alu")
![3005 - Svart]( "3005 - Svart")
![3005 - Beige]( "3005 - Beige")
![3005 - Brons]( "3005 - Brons")
Väggbeslag (vnr. 3005) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 23 mm, B: 23 mm, D: 30 mm.
![3006 - Vit]( "3006 - Vit")
![3006 - Alu]( "3006 - Alu")
![3006 - Svart]( "3006 - Svart")
![3006 - Beige]( "3006 - Beige")
![3006 - Brons]( "3006 - Brons")
Väggbeslag (vnr. 3006) i metall. Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 35 mm, B: 20 mm, D: 30 mm.
![3007 - Vit]( "3007 - Vit")
![3007 - Alu]( "3007 - Alu")
![3007 - Svart]( "3007 - Svart")
![3007 - Beige]( "3007 - Beige")
![3007 - Brons]( "3007 - Brons")
Väggbeslag (vnr. 3007). Kan levereras i färgerna vit, aluminium, svart, beige och brons. Väggbeslagets storlek H: 20 mm, B: 18 mm, D: 25 mm.
Beslag till utspända modeller, bestående av monteringsfötter (vnr. 3015) och linbeslag (vnr. 3016). Kan levereras i färgerna vit, grå, svart, beige och brons. Monteringsfotens storlek H: 13 mm, B: 10 mm, D: 10 mm. Linbeslagets storlek H: 6 mm, B: 23 mm, D: 12 mm.
![3019 - Vit]( "3019 - Vit")
![3019 - Grå]( "3019 - Grå")
![3019 - Svart]( "3019 - Svart")
![3019 - Beige]( "3019 - Beige")
![3019 - Brons]( "3019 - Brons")
Väggbeslag (vnr. 3019) i plast och metall. Kan levereras i färgerna vit, grå, svart, beige och brons. Väggbeslagets storlek H: 37 mm, B: 16 mm, D: 26 mm.
![3020 - Vit]( "3020 - Vit")
![3020 - Grå]( "3020 - Grå")
![3020 - Svart]( "3020 - Svart")
![3020 - Beige]( "3020 - Beige")
![3020 - Brons]( "3020 - Brons")
Väggbeslag (vnr. 3020) i plast och metall. Kan levereras i färgerna vit, grå, svart, beige och brons. Väggbeslagets storlek H: 37 mm, B: 16 mm, D: 30 mm.
![3026 - Vit]( "3026 - Vit")
![3026 - Grå]( "3026 - Grå")
![3026 - Svart]( "3026 - Svart")
![3026 - Beige]( "3026 - Beige")
![3026 - Brons]( "3026 - Brons")
Glaslistbeslag (vnr. 3026) i plast och metall. Kan levereras i färgerna vit, grå, svart, beige och brons. Glaslistbeslagets storlek H: 19 mm, B: 24 mm, D: 23 mm.
![3029 - Vit]( "3029 - Vit")
![3029 - Grå]( "3029 - Grå")
![3029 - Svart]( "3029 - Svart")
![3029 - Beige]( "3029 - Beige")
![3029 - Brons]( "3029 - Brons")
Väggbeslag (vnr. 3029) i plast och metall till utspända modeller. Kan levereras i färgerna vit, grå, svart, beige och brons. Väggbeslagets storlek H: 22 mm, B: 25 mm, D: 23 mm.
![3031 - Vit]( "3031 - Vit")
![3031 - Grå]( "3031 - Grå")
![3031 - Svart]( "3031 - Svart")
![3031 - Beige]( "3031 - Beige")
![3031 - Brons]( "3031 - Brons")
Glaslistbeslag (vnr. 3031) i plast till utspända modeller. Kan levereras i färgerna vit, grå, svart, beige och brons. Glaslistbeslagets storlek H: 21 mm, B: 24 mm, D: 22 mm.
![3032 - Vit]( "3032 - Vit")
![3032 - Grå]( "3032 - Grå")
![3032 - Svart]( "3032 - Svart")
![3032 - Beige]( "3032 - Beige")
Platt fästäe (vnr. 3032) i plast till utspända modeller. Kan levereras i färgerna vit, grå, svart och beige. Glaslistbeslagets storlek H: 6 mm, B: 19 mm, D: 18 mm.
![3033 - Vit]( "3033 - Vit")
![3033 - Grå]( "3033 - Grå")
![3033 - Svart]( "3033 - Svart")
![3033 - Beige]( "3033 - Beige")
![3033 - Brons]( "3033 - Brons")
Kantbeslag (vnr. 3033) i plast till runda glaslister. Kan levereras i färgerna vit, grå, svart, beige och brons. Kantbeslagets storlek H: 7 mm, B: 19 mm, D: 12 mm.
![3034]( "3034")
Klämbeslag (vnr. 3034) i metall till modell G416. Kan enbart spännas på en kant inom måtten 18-32 mm. Klämbeslagets storlek H: 25 mm , B: 19 mm, D: 18-32 mm.
![3036 - Vit]( "3036 - Vit")
![3036 - Grå]( "3036 - Grå")
![3036 - Svart]( "3036 - Svart")
![3036 - Beige]( "3036 - Beige")
Monteringsfötter (vnr. 3036) i plast till utspänd plissé. Kan levereras i färgerna vit, grå, svart och beige. Monteringsfotens storlek H: 3 mm, B: 19 mm, D: 10 mm.
![3047 - Vit]( "3047 - Vit")
![3047 - Grå]( "3047 - Grå")
![3047 - Svart]( "3047 - Svart")
![3047 - Beige]( "3047 - Beige")
Linbeslag (vnr. 3047) till monteringsfötter (vnr. 3036) i plast till utspänd plissé. Kan levereras i färgerna vit, grå, svart och beige. Linbeslag storlek H: 6 mm, B: 23 mm, D: 12 mm.
Extra:
![3012 - Vit]( "3012 - Vit")
Till modeller med lina medföljer det en linklämma (vnr. 3012) i vit plast. Linklämmen har en diameter på 18mm och ett djup på 10 mm.
![1200 - Vit]( "1200 - Vit")
![1200 - Grå]( "1200 - Grå")
![1200 - Svart]( "1200 - Svart")
Till modeller med kedja är det möjligt att tillvälja en vikt (vnr. 1200) i plast. Vikten hängs i botten av kedjan så att kedjan hänger stabilt. Kan levereras i färgerna vit, grå och svart. Viktens storlek H: 60 mm, B: 20 mm, D: 20 mm.
Vridstång:
![3049 - Vit]( "3049 - Vit")
Vridstång (vnr. 3049) i metall till grepp. Kan levereras i alu i längderna 100 cm, 150 cm och 200 cm.
TrustScore: 3.6 | 848 recensioner
