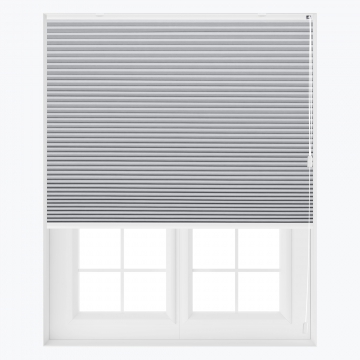

Det får du med din UNIG Plisségardin LUX:
Möjliga mått:
UNIG Plisségardin LUX kan tillverkas i bredder från 20 till 220 cm samt i höjder från 10 till 400 cm, beroende på modell och det tyg som valts. De mått du beställer är den färdiga gardinens mått inkl. lister.
UNIG Plisségardin LUX tillverkas alltid utan sammanlappningar i tyget.
Modeller:
Det finns 38 olika modeller:
- G100 –höger och vänster
- G102 – höger och vänster
- G105 – höger och vänster
- G110
- G112
- G115
- G130 – höger och vänster
- G131 – höger och vänster
- G140 – höger och vänster
- G141 – höger och vänster
- G151 – höger och vänster
- G152 – höger och vänster
- G200 – höger och vänster
- G202 – höger och vänster
- G205 – höger och vänster
- G300 – höger och vänster
- G305 - höger och vänster
- G400
- G402
- G410
- G412
- G415
- G416
- G434 – höger och vänster
- G435
- G450 – höger och vänster
- G452 – höger och vänster
- V400
- V402
- V410
- V412
- V415
- V601
- V616
- X300
- X302
- X400
G100 – höger och vänster:
![G100 - Höger]( "G100 - Höger")
![G100 - Vänster]( "G100 - Vänster")
Beskrivning: Standardmodell. Frihängande med lina i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Liststorlekar (vid bredd < 70 cm):
Topp- och bottenlister: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68mm |
G102 – höger och vänster:
![G102 - Höger]( "G102 - Höger")
![G102 - Vänster]( "G102 - Vänster")
Beskrivning: Utspänd med lina i höger/vänster sida. Fasta topp- och bottenlister. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Liststorlekar (vid bredd < 70 cm):
Topp- och bottenlister:: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68mm |
G105 – höger och vänster:
![G105 - Höger]( "G105 - Höger")
![G105 - Vänster]( "G105 - Vänster")
Beskrivning: Utspänd med lina i höger/vänster sida. Fast topplist till utspända bottenbeslag. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Liststorlekar (vid bredd < 70 cm):
Topp- och bottenlister: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 45-56mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-64mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-39mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-46mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 32-53mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-60mm |
0,71 - 2,20 m | 2,01 - 2,60 m | 50-68mm |
G110:
![G110]( "G110")
Beskrivning: Up & down. Frihängande med två linor. Fast topplist. Två bottenlister som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Liststorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topp- och mellanlister: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81mm |
G112:
![G112]( "G112")
Beskrivning: Up & down. Utspänd med två linor. Fast topp- och bottenlister. Två mellanlister som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Liststorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topp- och mellanlister: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81mm |
G115:
![G115]( "G115")
Beskrivning: Up & down. Utspänd med två linor. Fast topplist till utspända bottenbeslag. Två mellanlister som kan justeras via linor. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning på fönstret.
Liststorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topp- och mellanlister: 20x13mm.
Bottenlist: 20x17mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-48mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-55mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-62mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 41-69mm |
0,30 - 0,70 m | 2,01 - 2,60 m | 46-77mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,20 m | 0,00- 0,50 m | 35-52mm |
0,71 – 2,20 m | 0,51 – 1,00 m | 38-59mm |
0,71 – 2,20 m | 1,01 – 1,50 m | 42-66mm |
0,71 – 2,20 m | 1,51 – 2,00 m | 46-73mm |
0,71 - 2,20 m | 2,01 - 2,60 | 50-81mm |
G130 – höger och vänster:
![G130 - Höger]( "G130 - Höger")
![G130 - Vänster]( "G130 - Vänster")
Beskrivning: Frihängande med lina i höger/vänster sida och lutande tyg på en sida. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd överst: 30 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Breddskillnaden överst och nederst får max vara 15 cm.
Liststorlek: 20x13mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 2,20 m | 0,00- 0,50 m | 31-35mm |
0,30 – 2,20 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 2,20 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 2,20 m | 1,51 – 2,00 m | 45-56mm |
0,30 - 2,20 m | 2,01 - 2,60 m | 46-64mm |
G131 – höger och vänster:
![G131 - Höger]( "G131 - Höger")
![G131 - Vänster]( "G131 - Vänster")
Beskrivning: Frihängande med lina i höger/vänster sida och lutande tyg i båda sidorna. Färgen på manövreringslinan följer den valda skenfärgen och kan sättas fast på bottenlisten.
Minimumbredd överst: 30 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Breddskillnaden överst och nederst får max vara 15 cm per sida.
Liststorlek: 20x13mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 2,20 m | 0,00- 0,50 m | 31-35mm |
0,30 – 2,20 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 2,20 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 2,20 m | 1,51 – 2,00 m | 45-56mm |
0,30 - 2,20 m | 2,01 - 2,60 m | 46-64mm |
G140 – höger och vänster:
![G141 - Höger]( "G141 - Höger")
![G141 - Vänster]( "G141 - Vänster")
Beskrivning: Frihängande trekantssystem med linor i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 170 cm (beroende på vinkeln)
Liststorlek: 20x13mm.
Möjlig vinkel: 5-60 grader.
Manövreringslinan kommer alltid vara i den högsta sida.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56mm |
G141 – höger och vänster:
![G141 - Höger]( "G141 - Höger")
![G141 - Vänster]( "G141 - Vänster")
Beskrivning: Utspänt trekantsystem med linor i höger/vänster sida. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 170 cm (beroende på vinkeln)
Liststorlek: 20x13mm.
Möjlig vinkel: 5-60 grader.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56mm |
G151 – höger och vänster:
![G151 - Höger]( "G151 - Höger")
![G151 - Vänster]( "G151 - Vänster")
Beskrivning: Frihängande lutande system med två linor, som betjänar den översta respektive den nedersta delen av plisségardinen. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 300 cm
Topp- och bottenlister: 20x13mm.
Mellanlist: 20x18,5mm.
Möjlig vinkel: 5-60 grader.
Manövreringslinan för den översta delen av plisségardinen kommer alltid vara i den högsta sidan. Manövreringslinan för den nedersta delen av plisségardinen kommer alltid vara i motsatta sida.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,50 – 2,20 m | 0,00- 1,00 m | 54-63mm |
0,50 – 2,20 m | 1,01 – 1,20 m | 62-77mm |
0,50 – 2,20 m | 1,51 – 2,00 m | 69-91mm |
0,50 – 2,20 m | 2,01 – 2,50 m | 75-104mm |
0,50 - 2,20 m | 2,51 - 3,00 m | 79-110mm |
G152 – höger och vänster:
![G152 - Höger]( "G152 - Höger")
![G152 - Vänster]( "G152 - Vänster")
Beskrivning: Frihängande vinkelsystem med linmanövrering, som betjänar den översta och nedersta delen av plisségardinen. Färgen på manövreringslinan följer den valda skenfärgen.
Minimumbredd: 50 cm
Maxbredd: 200-220 cm (beroende på vinkeln)
Maxhöjd: 300 cm
Topp- och bottenlister: 20x13mm.
Mellanlist: 20x18,5mm.
Möjlig vinkel: 5-60 grader.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,50 – 2,20 m | 0,00- 1,00 m | 54-63mm |
0,50 – 2,20 m | 1,01 – 1,20 m | 62-77mm |
0,50 – 2,20 m | 1,51 – 2,00 m | 69-91mm |
0,50 – 2,20 m | 2,01 – 2,50 m | 75-104mm |
0,50 - 2,20 m | 2,51 - 3,00 m | 79-110mm |
G200 – höger och vänster:
![G200 - Höger]( "G200 - Höger")
![G200 - Vänster]( "G200 - Vänster")
Beskrivning: Frihängande med kulkedjedrift i höger/vänster sida.
Minimumbredd: 40 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Liststorlekar (vid bredd < 70 cm):
Topplist: 27x34,5 mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 27x34,5 mm
Bottenlist: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89mm |
G202 – höger och vänster:
![G202 - Höger]( "G202 - Höger")
![G202 - Vänster]( "G202 - Vänster")
Beskrivning: Utspänd med kulkedjedrift i höger/vänster sida. Fasta topp- och bottenlister.
Minimumbredd: 40 cm
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning.
Liststorlekar (vid bredd < 70 cm):
Topplist: 27x34,5 mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 27x34,5 mm.
Bottenlist: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89mm |
G205 – höger och vänster:
![G205 - Höger]( "G205 - Höger")
![G205 - Vänster]( "G205 - Vänster")
Beskrivning: Utspänd med kulkedjedrift i höger/vänster sida. Fast topplist till utspända bottenbeslag.
Minimumbredd: 40 cm
Maxbredd: 220 cm.
Maxhöjd: 260 cm.
Max 15 graders lutning.
Liststorlekar (vid bredd < 70 cm):
Topplist: 27x34,5 mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd > 70 cm):
Topplist: 27x34,5 mm.
Bottenlist: 20x17 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | |
0,40 – 0,70 m | 0,00 - 0,50 m | 52-56mm |
0,40 – 0,70 m | 0,51 – 1,00 m | 56-63mm |
0,40 – 0,70 m | 1,01 – 1,50 m | 59-70mm |
0,40 – 0,70 m | 1,51 – 2,00 m | 63-77mm |
0,40 – 0,70 m | 2,01 – 2,60 m | 67-85mm |
Systembredd | Systemhöjd | Parkeringshöjd | |
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89mm |
G300 – motor – höger och vänster:
![G300 - Höger]( "G300 - Höger")
![G300 - Vänster]( "G300 - Vänster")
Beskrivning: Frihängande plissé med motor.
Minimumbredd: 70 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Liststorlekar:
Topplist: 27x34,5 mm.
Bottenlist: 20x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89mm |
G305 – motor – höger och vänster:
![G305 - Höger]( "G305 - Höger")
![G305 - Vänster]( "G305 - Vänster")
Beskrivning: Utspänd plissé med motor.
Minimumbredd: 70 cm
Maxbredd: 220 cm
Maxhöjd: 260 cm
Max 15 graders lutning.
Liststorlekar:
Topplist: 27x34,5 mm.
Bottenlist: 20x16 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 2,60 m | 0,00 - 0,50 m | 56-60mm |
0,71 – 2,60 m | 0,51 – 1,00 m | 60-67mm |
0,71 – 2,60 m | 1,01 – 1,50 m | 63-74mm |
0,71 – 2,60 m | 1,51 – 2,00 m | 67-81mm |
0,71 – 2,60 m | 2,01 – 2,60 m | 71-89mm |
G400:
![G400]( "G400")
Beskrivning: Utspänd med handtag. Fast topplist till utspänt bottenbeslag.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
Max 15 graders lutning.
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenlister 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 34-38mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 37-45mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 41-52mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 45-59mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 46-62mm |
G402:
![G402]( "G402")
Beskrivning: Utspänd med handtag. Fasta topp- och bottenlister.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
Max 15 graders lutning.
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenlister 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 34-38mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 37-45mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 41-52mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 45-59mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 46-62mm |
G410:
![G410]( "G410")
Beskrivning: Up & down. Utspänd med handtag. Fast topplist till utspänt bottenbeslag. Två mellanlister som kan justeras via handtag.
Minimumbredd: 20 cm
Maxbredd: 100-150 cm (beroende på höjd)
Maxhöjd: 220 cm
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenlister 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 63-67mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 67-74mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 70-71mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 74-88mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 75-90mm |
G412:
![G412]( "G412")
Beskrivning: Up & down. Utspänd med handtag. Fast topp- och bottenlister. Två mellanlister som kan justeras via handtag.
Minimumbredd: 20 cm
Maxbredd: 100-150 cm (beroende på höjd)
Maxhöjd: 220 cm
Max 15 graders lutning.
Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Vid bredd > 120 cm er topp- och bottenlister 22x20 mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,50 m | 0,00 - 0,50 m | 50-54mm |
0,20 – 1,50 m | 0,51 – 1,00 m | 54-61mm |
0,20 – 1,50 m | 1,01 – 1,50 m | 57-58mm |
0,20 – 1,50 m | 1,51 – 2,00 m | 61-75mm |
0,20 – 1,50 m | 2,01 – 2,60 m | 62-77mm |
G415:
![G415]( "G415")
Beskrivning: Up & down. Utspänd med handtag. Beslag överst och nederst. Två mellanlister som kan justeras via handtag.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 15 graders lutning.
Liststorlek: 22x20mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,20 m | 0,00- 0,50 m | 37-41mm |
0,20 – 1,20 m | 0,51 – 1,00 m | 41-48mm |
0,20 – 1,20 m | 1,01 – 1,50 m | 44-45mm |
0,20 – 1,20 m | 1,51 – 2,00 m | 48-62mm |
0,20 – 1,50 m | 2,01 – 2,20 m | 49-64mm |
G416:
![G416]( "G416")
Beskrivning: Up & down. Specialmodell till plastramar som öppnar inåt. Utspänd med handtag. Beslag överst och nederst som spänns över fönsterkanten. Kan bara spännas på en kant inom måtten 18-32mm. Två mellanlister som kan justeras via handtag.
Minimumbredd: 20 cm
Maxbredd: 150 cm
Minsta höjd: 20 cm
Maxhöjd: 220 cm
OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.
Max 15 graders lutning.
Liststorlek: 23x16mm.
Vid bredd >120 cm er topp- och bottenlister 22x20mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,20 – 1,20 m | 0,00- 0,50 m | 49-53mm |
0,20 – 1,20 m | 0,51 – 1,00 m | 53-60mm |
0,20 – 1,20 m | 1,01 – 1,50 m | 56-57mm |
0,20 – 1,20 m | 1,51 – 2,00 m | 60-74mm |
0,20 – 1,50 m | 2,01 – 2,20 m | 61-67mm |
G434 - höger och vänster:
![G434 - Höger]( "G434 - Höger")
![G434 - Vänster]( "G434 - Vänster")
Beskrivning: Utspänd med handtag och lutande tyg på en sida. Komplett med lister.
Minimumbredd överst: 8,5 cm
Maxbredd: 150 cm
Maxhöjd: 200 cm
Breddskillnaden överst och nederst ska min vara 5 cm.
Breddskillnaden överst och nederst får max vara 120 cm.
Max 15 graders lutning.
Liststorlekar (vid bredd Mellanlist: 20x13mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd >70 cm):
Mellanlist: 20x17mm.
Bottenlist: 20x13mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56mm |
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,71 – 1,50 m | 0,00- 0,50 m | 35-39mm |
0,71 – 1,50 m | 0,51 – 1,00 m | 38-46mm |
0,71 – 1,50 m | 1,01 – 1,50 m | 42-53mm |
0,71 – 1,50 m | 1,51 – 2,00 m | 46-60mm |
G435:
![G435]( "G435")
Beskrivning: Utspänd med handtag och snett tyg på båda sidor. Komplett med lister.
Minimumbredd överst: 10 cm
Maxbredd: 150 cm
Maxhöjd: 200 cm
Breddskillnaden överst och nederst ska min vara 5 cm per sida.
Breddskillnaden överst och nederst får max vara 70 cm per sida.
Max 15 graders lutning.
Liststorlekar (vid bredd Mellanlist: 20x13mm.
Bottenlist: 20x13mm.
Liststorlekar (vid bredd >70 cm):
Mellanlist: 20x17mm.
Bottenlist: 20x13mm.
Höjd när gardinen är uppdragen (Parkeringshöjd):
Systembredd | Systemhöjd | Parkeringshöjd | ![Parkeringshöjd]( "Parkeringshöjd")
|
0,30 – 0,70 m | 0,00- 0,50 m | 31-35mm |
0,30 – 0,70 m | 0,51 – 1,00 m | 34-42mm |
0,30 – 0,70 m | 1,01 – 1,50 m | 38-49mm |
0,30 – 0,70 m | 1,51 – 2,00 m | 42-56mm |
