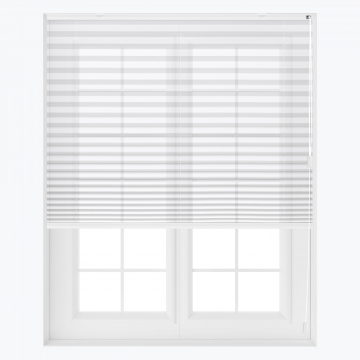

UNIG BASIC - Vit - Plisségardiner - U2800

Det får du med din UNIG Plisségardin BASIC:

• Plisségardin

• Beslag

Möjliga mått:
UNIG Plisségardin BASIC kan tillverkas i bredder från 20 till 220 cm samt i höjder från 10 till 260 cm, beroende på modell och det tyg som valts. De mått du beställer är den färdiga gardinens mått inkl. lister.
UNIG Plisségardin BASIC tillverkas alltid utan sammanlappningar i tyget.

Modeller:
Det finns fyra olika modeller:

1. M100 - höger och vänster:

2. M110

3. M400

4. M415

Beskrivning: Standardmodell. Fritt hängande med lina i höger/vänster sida.

Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.

Liststorlekar (vid bredd < 70 cm):
Topp- och bottenlister: 20x13 mm.

Liststorlekar (ved bredde > 70 cm):
Topplist: 20x13 mm.
Bottenlist: 20x17 mm.

Höjd när gardinen är uppdragen (Parkeringshöjd):

Beskrivning: Up & Down. Fritt hängande med två linor. Fast topplist. Två bottenlister som kan justeras via lina.

Minimumbredd: 30 cm.
Maxbredd: 220 cm.
Maxhöjd: 260 cm.

Liststorlekar (vid bredd < 70 cm):
Topp-, mitt- och bottenlister: 20x13mm.

Liststorlekar (vid bredd > 70 cm):
Topp- och mittlist: 20x13mm.
Bottenlist: 20x17mm.

Höjd när gardinen är uppdragen (Parkeringshöjd):

Beskrivning: Utspänd med grepphandtag. Fast topplist till utspänt bottenbeslag.

Minimumbredd: 20 cm
Maxbredd: 150 cm
Maxhöjd: 220 cm

Max 15 graders lutning.

Topplist: 22x13 mm.
Bottenlist: 22x16 mm.
Vid bredd > 120 cm är topp- och bottenlist 22x20 mm.

Höjd när gardinen är uppdragen (Parkeringshöjd):

Beskrivning: Utspänd med grepphandtag. Beslag överst och nederst. Två mittlister som kan justeras via grepphandtag.

Minimumbredd: 20 cm
Maxbredd: 120 cm
Minimumhöjd: 15 cm
Maxhöjd: 220 cm

OBS: På bredder över 100 cm kan svaj på skenorna upp till 5 mm förekomma.

Max 15 graders lutning.

Liststorlek: 22x16mm.

Höjd när gardinen är uppdragen (Parkeringshöjd):

Låangd på kedja / snöre:
Som standard levereras UNIG Plisségardin BASIC med manövreringslängd 100% av gardinen.
Dessutom är det möjligt att välja bland flera fastsatta manövreringslängder. Dock inte kortare än produkthöjden.
Det är också möjligt att välja manövreringslängd med barnsäkerhet, som följer EU-standard EN 13120 som är angående barnsäkerhet.
Manövreringslinan är alltid fastgjord i bottenlisten, såvida det inte har valts barnsäkerhet.

Reglerna för barnsäkerhet kan du se i tabellen nedan:

Vid val av barnsäkerhet monteras det en linsamlare (vnr. 3048) i plast. Den utlöses om pressen överstiger 6 kg. Kan levereras i färgerna vit, grå och svart. Linsamlarens storlek H: 33mm, B: 15mm, D: 10mm.

Vid val av barnsäkerhet medföljer 2 st. linsamlare (vnr. 3043) i klar plast. OBS: Vid modell M110 medföljer 4 st. linsamlare eftersom det är linor i båda sidorna. Linsamlarens storlek H: 20mm, B: 50mm, D: 14mm.

Topp- och bottenlister:

Listerna varierar från modell till modell. Liststorleken är angiven vid varje enskild modell. Kan levereras i färgerna, vit, alu och svart.

Beslag:

Takbeslag (vnr. 3000) i metall. Kan levereras i färgerna vit, alu och svart. Takbeslagets storlek H: 12mm, B: 18mm, D: 25mm.

Beslag till utspända modeller, bestående av monteringsfötter (vnr. 3015) och linbeslag (vnr. 3016). Kan levereras i färgerna vit, grå och svart. Monteringsfotens storlek H: 13mm, B: 10mm, D: 10mm. Linbeslagets storlek H: 6mm, B: 23mm, D: 12mm.

Väggbeslag med 20 mm clips (vnr. 3004) i metall. Kan levereras i färgerna vit, aluminium och svart. Väggbeslagets storlek H:23mm, B: 18mm, D: 25mm.

Väggbeslag (vnr. 3019) i metall och plast. Kan levereras i färgerna vit, grå och svart. Väggbeslagets storlek H: 37mm, B: 16mm, D: 26mm.

Väggbeslag (vnr. 3007) till utspända modeller i metall och plast. Kan levereras i färgerna vit, aluminium och svart. Väggbeslagets storlek H: 20mm, B: 18mm, D: 25mm.

Väggbeslag (vnr. 3029) till utspända modeller i metall och plast. Kan levereras i färgerna vit, grå och svart. Väggbeslagets storlek H: 22mm, B: 25mm, D: 23mm.

Extra:

Linhållare (vnr. 3012) i vit plast. Linhållaren har en diameter på 18mm och ett djup på 10mm.

Självhäftande linhållare (vnr. 3014) i vit plast. Linhållarens storlek H: 150mm, B: 20mm, D: 20mm.

OBS: Det ska dras av 0,5/1 cm från breddemåttet om den skal sitta i en karm. Höjdmåttet ska altid vara det fulla måtte.

Måttagningsfilm

Vägledning

Det behöver du:
- Skruvmajsel
- Mättband
- Ev. borrmaskin

Monteringsfilm

Vägledninger

Comfort Plisségardin model M000-M085,  M100-M139, M200-M205, M434-M463, M500	Comfort Plisségardin model M151, M152,  M141, M140
Comfort Plisségardin model M400, M415, M416, M410	Comfort Plisségardin model V400, V410
Comfort Plisségardin model V415	Comfort Plisségardin model V601, V616
Comfort Plisségardin model X300, M300	Comfort Plisségardin model X400, X500, X100

Tilslutning av motor

Byta kedja M200, M202 och M205
