UNIG BASIC+ - Röd - Lamellgardiner - U1225

Detta medföljer:

• Lamellgardin

• Bottentyngd och bottenkedja

• Beslag

Möjliga mått:
UNIG Lamellgardin BASIC+ kan tillverkas i bredder från 12 cm till 601 cm samt i höjder från 10 cm till 500 cm, beroende på modell.

Modeller:
Det finns tre olika modeller:

1. V010 – standard

2. V040 – Vinklad med låg vänstersida

3. V041 – Vinklad med låg högersida

Beskrivning: Standardmodell till kvadratiska fönster.

Skillnaden på lamellgardinens färdiga beställningshöjd och tyghöjden på lamellerna är 3,5 cm.


Beskrivning: Vinklad modell med låg vänstersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 50 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning är 55 grader.

OBS: Snör/kedjedrift kan placeras i båda sidorna. Kedjan är placerad framför linan på modell V040. Motor placeras över eller bakom skenan i den högsta sidan.


Beskrivning: Vinklad modell med låg högersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 50 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning 55 grader.

OBS: Snör/kedjedrift kan placeras i båda sidorna. Kedjan är placerad bakom linan på modell V041. Motor placeras över eller bakom skenan i den högsta sidan.

UNIG Lamellgardin BASIC+ levereras som standard med en lamellbredd på 127 mm.
Man kan tillköpa lamellbredd på 63,5 mm eller 89 mm som alternativ till 127 mm.

Snöre/kedja – höger eller vänster sida:
Linan används till att dra för/tillbaka gardinen. Kedjan används för att vrida lamellerna.

Vridstång – höger eller vänster sida:
Stången används för att dra för/tillbaka gardinen samt för att vrida lamellerna.

Monokedja – höger eller vänster sida:
Kedjan användas till både att dra till/från gardinen samt för att vrida lamellerna.

Motor 230V – höger/bakom eller vänster/bakom:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.

Motor 230V – höger/över eller vänster/över:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.

Det finns tre möjligheter för parkering:

• Höger sida

• Vänster sida

• Uppdelat i båda sidorna

Lamellbredd: 63,5 mm – 18 lameller
Lamellbredd: 89 mm – 13 lameller
Lamellbredd: 127 mm – 9 lameller

Längd på kedja / snöre:
Som standard levereras UNIG Lamellgardin BASIC+ med manövreringslängd på snöre/kedja på 75 % av gardinens beställda höjd.
Dessutom är det möjligt att välja bland flera fasta manövreringslängder.
Det är dessutom möjligt att välja manövreringslängd med barnsäkerhet, som efterlever EU-standard DS/EN13120 som gäller barnsäkerhet.

Reglerna för barnsäkerhet kan du se i tabellen nedan:

Till styrning med snöre/kedja eller monokedja samt barnsäkerhet medföljer en eller två kedjehållare (vnr. 3044) i klar plast. Kedjehållaren borras fast i väggen och kedjan/snöret kan sättas i. Kedjehållaren storlek H: 32 mm, B: 30 mm, D: 25 mm.

Lamellskena:

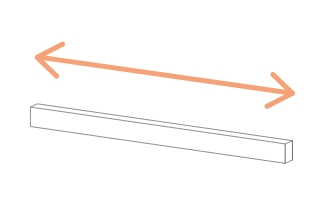

UNIG Lamellgardin BASIC+ tillverkas med en lamellskena som är 40x25 mm i aluminium. Skenan kan levereras i färgerna vit, beige eller silver.

Beslag:

Takbeslag (vnr. 2000) i metall. Kan levereras i färgerna vit och aluminium. Takbeslagets storlek H: 12 mm, B: 10 mm, D: 42 mm.

Väggbeslag 60-108 mm (vnr. 2001) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 50 mm, B: 24 mm, D: 60-108 mm.
OBS: Kräver 10 mm höjd över lamellskenan. Höjd 5 cm.

Väggbeslag 90-150 mm (vnr. 2002) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 70 mm, B: 28 mm, D: 90-150 mm.
OBS: Kräver 10 mm höjd över lamellskenan. Höjd 6 cm.

Väggbeslag 156-204 mm (vnr. 2003) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 60 mm, B: 33 mm, D: 156-204 mm.
OBS: Kräver 10 mm höjd över lamellskenan. Höjd 5 cm.

Bottentyngd/bottenkedja:

Bottentyngd (vnr. 2004).

Storlek 63,5mm: H: 50 mm, B: 63,5 mm, D: 5 mm (OBS: kan kun leveres i vit).
Storlek 89 mm: H: 50 mm, B: 89 mm, D: 5 mm.
Storlek 127 mm: H: 50 mm, B: 127 mm, D: 5mm.

Bottenkedja (vnr. 2007) i vitt.
Storlek 63,5 mm: Kulorna har måtten 3x3 mm.
Storlek 89 mm: Kulorna har måtten 3x3 mm. Det är sex kulor mellan varje lamellfäste.
Storlek 127 mm: Kulorna har måtten 3x3 mm. Det är nio kulor mellan varje led.

1 eller 2 st. lösa lameller

Monteringsfilm

Det behöver du:
- Skruvmejsel
- Måttband
- Vattenpass
- Ev. borrmaskin

Oppsetningsfilm

Vägledning
