Information

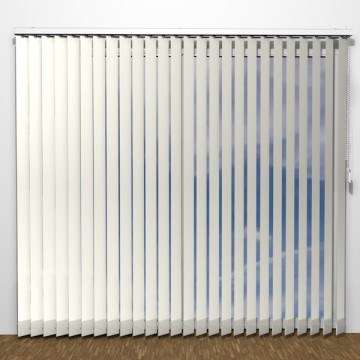

Med en lamellgardin får du en simpel och elegant lösning som fungerar bra i stora fönster eftersom man med lamellerna lätt kan reglera ljusinfall och insyn efter behov.

Varför ska jag välja en lamellgardin?
UNIG Lamellgardin rekommenderas till stora fönsterpartier, både breda och höga. Det är en stilren och tidlös gardin som inte tar så mycket plats i fönstret, samtidigt som den har en stor effekt när den används och genom att vinkla lamellerna.

En genomtänkt gardin
UNIG Lamellgardin BASIC är tillverkad i den erkända Decomatic-kvaliteten och tillverkas efter dina mått och önskemål. Gardinen är konstruerad på så sätt att det blir minst möjliga friktion i alla rörelser och att det därför kräver en låg dragkraft.

Bra användningsmöjligheter
Lamellerna är tillverkade av polyester som är behandlade så att de har ett smutsavvisande ytskikt. De finns i 3 olika bredder, så att de kan anpassas till både små och stora fönster. Man kan dessutom välja mörkläggande lameller. UNIG Lamellgardin BASIC kan tillverkas i både raka och vinklade modeller, med höjder upp till 5 meter och bredder upp till 6 meter i ett och samma system.

Garantiperiod:
Vi erbjuder 2 års garanti på alla UNIG BASIC produkter.

UNIG Lamellgardin BASIC kan tillverkas med följande kombinationer:

  • Modell: V010, V040 och V041

  • Lamellbredd: 127mm, 89mm och 63,5mm

  • Manövrering: Lina/kedja (höger/vänster), vridstång (höger/vänster), monokedja (höger/vänster) eller motorstyrning

  • Parkering: Höger sida, vänster sida eller uppdelat i båda sidorna

  • Manövreringslängd: 75 %, 50 cm, 100 cm, 150 cm, 200 cm eller barnsäkerhet

  • Skenfärg: Vit, silver eller beige

  • Beslag: Tak- eller väggbeslag

  • Extra: 1 eller 2 stycken lösa lameller i samma färg

  • Tyngd och bottenkedja: Vit eller svart

Det ska du vara uppmärksam på:

  • Avståndet mellan lin-/kedjedrift till lamellerna, när de är parkerade i samma sida som driftsfunktionen, utgör: 4 cm/63,5 mm, 5 cm/89 mm, 7 cm/127 mm

  • UNIG Lamellgardin BASIC tillverkas exakt efter de mått du anger. UNIG har en produktionsmarginal på +/- 3mm i bredden och höjden.

  • Vi rekommenderar att du beställer gratis tygprover innan du beställer gardiner, eftersom detta är det bästa sättet att avgöra tygets färg och transparens.

Kom ihåg innan du beställer: (följande är inte reklamationsanledningar)

  • Om man får en gardin som avviker från tygets färg på datorskärmen/surfplattan/mobilskärmen är det inte en berättigad reklamation.

  • Det kan förekomma skillnader i infärgningen från rulle till rulle, så om det ska vara garanti för att färgen är den samma – ska gardinerna beställas på samma order.

  • Lamellskenan är inte efterpolerad och därför kan det förekomma mindre produktbetingade ojämnheter och märken i lackeringen.

  • Tyg som böjer sig ska hänga minimum 3 månader innan det rätas ut ordentligt.

  • Vid höga fönster kan lamellerna vrida sig.

Läs mindre

Teknisk info

Detta medföljer:

  • Lamellgardin

  • Bottentyngd och bottenkedja

  • Beslag



Möjliga mått:
UNIG Lamellgardin BASIC kan tillverkas i bredder från 12 cm till 601 cm samt i höjder från 10 cm till 500 cm, beroende på modell.



Modeller:
Det finns tre olika modeller:

  1. V010 – standard

  2. V040 – Vinklad med låg vänstersida

  3. V041 – Vinklad med låg högersida



V010 - Standard:

V010





Beskrivning:
Standardmodell till kvadratiska fönster.

Skillnaden på lamellgardinens färdiga beställningshöjd och tyghöjden på lamellerna är 3,5 cm.


V040 - Låg vänstersida:

V040





Beskrivning:
Vinklad modell med låg vänstersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 15 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning är 55 grader.

OBS: Lin-/kedjedrift kan placeras i båda sidorna. Kedjan är placerad framför linan på modell V040. Motor placeras över eller bakom skenan i den högsta sidan.


V041 - Låg högersida:

V041





Beskrivning:
Vinklad modell med låg högersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 15 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning 55 grader.

OBS: Lin-/kedjedrift kan placeras i båda sidorna. Kedjan är placerad bakom linan på modell V041. Motor placeras över eller bakom skenan i den högsta sidan.



Lamellbredd:

127mm63mm89mm






UNIG Lamellgardin BASIC levereras som standard med en lamellbredd på 127 mm.

Man kan tillköpa lamellbredd på 63,5 mm eller 89 mm som alternativ till 127 mm.



Styrningsmöjligheter:

Lina/kedja – HögerLina/kedja – Vänster






Lina/kedja – höger eller vänster sida:
Linan används till att dra för/tillbaka gardinen. Kedjan används för att vrida lamellerna.



Vridstång – HögerVridstång – Vänster






Vridstång – höger eller vänster sida:
Stången används för att dra för/tillbaka gardinen samt för att vrida lamellerna.



Monokedja – HögerMonokedja – Vänster






Monokedja – höger eller vänster sida:
Kedjan användas till både att dra till/från gardinen samt för att vrida lamellerna.



Motor 230V – Höger/bakomMotor 230V – Vänster/bakom






Motor 230V – höger/bakom eller vänster/bakom:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.



Motor 230V – Höger/överMotor 230V – Vänster/över






Motor 230V – höger/över eller vänster/över:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.



Parkeringsmöjligheter och -bredder:

HögerVänsterUppdelat i båda sidorna






Det finns tre möjligheter för parkering:

  • Höger sida

  • Vänster sida

  • Uppdelat i båda sidorna



Vägledande parkeringsbredd när styrning
och lameller är i samma sida
Lamellbredd
Gardinbredd
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
63 mm
mm
194
270
355
432
517
593
678
755
831
916
993
89 mm
mm
156
207
266
317
368
428
479
530
581
640
691
127 mm
mm
141
175
217
251
294
327
362
404
438
481
515
Vägledande parkeringsbredd i styrsidan,
när lamellerna är parkerade i båda sidorna
Lamellbredd
Gardinbredd
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
63 mm
mm
117
151
194
236
279
313
355
398
423
474
517
89 mm
mm
105
130
156
181
207
241
266
292
317
343
368
127 mm
mm
107
124
141
158
183
200
217
234
251
277
294



Lameller per meter:

Lamellbredd: 63,5 mm – 18 lameller
Lamellbredd: 89 mm – 13 lameller
Lamellbredd: 127 mm – 9 lameller



Manövreringslängd:
Som standard levereras UNIG Lamellgardin BASIC med manövreringslängd på lina/kedja på 75 % av gardinens beställda höjd.
Dessutom är det möjligt att välja bland flera fasta manövreringslängder.
Det är dessutom möjligt att välja manövreringslängd med barnsäkerhet, som efterlever EU-standard DS/EN13120 som gäller barnsäkerhet.

Reglerna för barnsäkerhet kan du se i tabellen nedan:

Manövrering/drift

Lösning

Produkthöjd

Manövreringshöjd

Kedja/lina

Kedjespännare

< 100 cm

2/3 av produkthöjden

Kedja/lina

Kedjespännare

> 100 cm < 250 cm

100 cm

Kedja/lina

Kedjespännare

> 250 cm

Produkthöjden - 150 cm



3044




Till styrning med lina/kedja eller monokedja samt barnsäkerhet medföljer en eller två kedjespännare (vnr. 3044) i klar plast. Kedjespännaren borras fast i väggen och kedjan/linan kan sättas i. Kedjespännarens storlek H: 32mm, B: 30mm, D: 25mm.


Lamellskena:

Lamellskena - VitLamellskena - SilverLamellskena - Beige




UNIG Lamellgardin BASIC tillverkas med en lamellskena som är 40x25 mm i aluminium. Skenan kan levereras i färgerna vit, beige eller silver.


Beslag:

2000 - Vit2000 - Alu





Takbeslag (vnr. 2000) i metall. Kan levereras i färgerna vit och aluminium. Takbeslagets storlek H: 12 mm, B: 10 mm, D: 42 mm.



2001 - Vit2001 - Alu




Väggbeslag 60-108mm (vnr. 2001) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 50 mm, B: 24 mm, D: 60-108 mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.



2002 - Vit2002 - Alu






Väggbeslag 90-150 mm (vnr. 2002) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 70mm, B: 28mm, D: 90-150mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.


2003 - Vit2003 - Alu




Väggbeslag 156-204 mm (vnr. 2003) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 60 mm, B: 33 mm, D: 156-204 mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.



Bottentyngd/bottenkedja:

Bottentyngd - VitBottentyngd - Svart




Bottentyngd 63,5 mm (vnr. 2004) i vit eller svart plast. Tyngdens storlek H: 50 mm, B: 63,5 mm, D: 5 mm.
Storlek 63,5mm: H: 50mm, B: 63,5mm, D: 5mm (OBS: kan kun leveres i vit).
Storlek 89mm: H: 50mm, B: 89mm, D: 5mm.
Storlek 127mm: H: 50mm, B: 127mm, D: 5mm.



Bottenkedja - VitBottenkedja - Svart




Bottenkedja 63,5 mm (vnr. 2007) i vit eller svart plast.
Storlek 63,5mm: Kulorna har måtten 3x3mm (OBS: kan kun leveres i vit).
Storlek 89mm: Kulorna har måtten 3x3 mm. Det är sex kulor mellan varje lamellfäste.
Storlek 127mm: Kulorna har måtten 3x3 mm. Det är nio kulor mellan varje led.



Extra:

1 st. lös lamell2 st. lösa lameller




1 eller 2 st. lösa lameller

Läs mindre

Så här tar du mått

Måttagningsfilm



Vägledning



Måttagningsfilm (Lutande)


Vägledning till lutande lamellgardin V040 och V041 med lutande topp



Läs mindre

Montering

Det behöver du:
- Skruvmajsel
- Mättband
- Ev. borrmaskin



Oppsetningsfilm


Vägledning

Läs mindre
