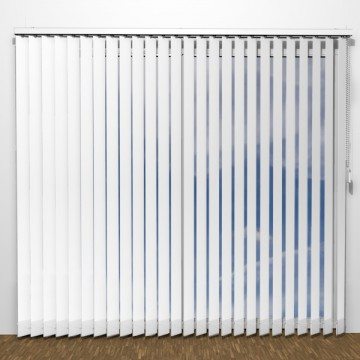

UNIG BASIC - Vit - Lamellgardiner - U7080

Detta medföljer:

• Lamellgardin

• Bottentyngd och bottenkedja

• Beslag

Möjliga mått:
UNIG Lamellgardin BASIC kan tillverkas i bredder från 12 cm till 601 cm samt i höjder från 10 cm till 500 cm, beroende på modell.

Modeller:
Det finns tre olika modeller:

1. V010 – standard

2. V040 – Vinklad med låg vänstersida

3. V041 – Vinklad med låg högersida

Beskrivning: Standardmodell till kvadratiska fönster.

Skillnaden på lamellgardinens färdiga beställningshöjd och tyghöjden på lamellerna är 3,5 cm.


Beskrivning: Vinklad modell med låg vänstersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 15 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning är 55 grader.

OBS: Lin-/kedjedrift kan placeras i båda sidorna. Kedjan är placerad framför linan på modell V040. Motor placeras över eller bakom skenan i den högsta sidan.


Beskrivning: Vinklad modell med låg högersida. Lamellparkering sitter alltid i den högsta sidan av systemet. Den lägsta lamellen kräver en minimumhöjd på 15 cm.

Skillnaden på beställningshöjden och tyghöjden varierar, beroende på lamellgardinens lutningsgrad.

Max lutning 55 grader.

OBS: Lin-/kedjedrift kan placeras i båda sidorna. Kedjan är placerad bakom linan på modell V041. Motor placeras över eller bakom skenan i den högsta sidan.

UNIG Lamellgardin BASIC levereras som standard med en lamellbredd på 127 mm.
Man kan tillköpa lamellbredd på 63,5 mm eller 89 mm som alternativ till 127 mm.

Lina/kedja – höger eller vänster sida:
Linan används till att dra för/tillbaka gardinen. Kedjan används för att vrida lamellerna.

Vridstång – höger eller vänster sida:
Stången används för att dra för/tillbaka gardinen samt för att vrida lamellerna.

Monokedja – höger eller vänster sida:
Kedjan användas till både att dra till/från gardinen samt för att vrida lamellerna.

Motor 230V – höger/bakom eller vänster/bakom:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.

Motor 230V – höger/över eller vänster/över:
230V Somfy-motor med RTS. Motorn passar till alla Somfy-motordelar. Det medföljer inte fjärrkontroll.
Motorstorlek: H: 27,4 mm, B: 53,5 mm, L: 434 mm.

Det finns tre möjligheter för parkering:

• Höger sida

• Vänster sida

• Uppdelat i båda sidorna

Lamellbredd: 63,5 mm – 18 lameller
Lamellbredd: 89 mm – 13 lameller
Lamellbredd: 127 mm – 9 lameller

Manövreringslängd:
Som standard levereras UNIG Lamellgardin BASIC med manövreringslängd på lina/kedja på 75 % av gardinens beställda höjd.
Dessutom är det möjligt att välja bland flera fasta manövreringslängder.
Det är dessutom möjligt att välja manövreringslängd med barnsäkerhet, som efterlever EU-standard DS/EN13120 som gäller barnsäkerhet.

Reglerna för barnsäkerhet kan du se i tabellen nedan:

Till styrning med lina/kedja eller monokedja samt barnsäkerhet medföljer en eller två kedjespännare (vnr. 3044) i klar plast. Kedjespännaren borras fast i väggen och kedjan/linan kan sättas i. Kedjespännarens storlek H: 32mm, B: 30mm, D: 25mm.

Lamellskena:

UNIG Lamellgardin BASIC tillverkas med en lamellskena som är 40x25 mm i aluminium. Skenan kan levereras i färgerna vit, beige eller silver.

Beslag:

Takbeslag (vnr. 2000) i metall. Kan levereras i färgerna vit och aluminium. Takbeslagets storlek H: 12 mm, B: 10 mm, D: 42 mm.

Väggbeslag 60-108mm (vnr. 2001) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 50 mm, B: 24 mm, D: 60-108 mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.

Väggbeslag 90-150 mm (vnr. 2002) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 70mm, B: 28mm, D: 90-150mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.

Väggbeslag 156-204 mm (vnr. 2003) i metall. Kan levereras i färgerna vit och aluminium. Väggbeslagets storlek H: 60 mm, B: 33 mm, D: 156-204 mm.
OBS: Detta beslag kräver ca 10 mm höjd över lamellskenan.

Bottentyngd/bottenkedja:

Bottentyngd 63,5 mm (vnr. 2004) i vit eller svart plast. Tyngdens storlek H: 50 mm, B: 63,5 mm, D: 5 mm.
Storlek 63,5mm: H: 50mm, B: 63,5mm, D: 5mm (OBS: kan kun leveres i vit).
Storlek 89mm: H: 50mm, B: 89mm, D: 5mm.
Storlek 127mm: H: 50mm, B: 127mm, D: 5mm.

Bottenkedja 63,5 mm (vnr. 2007) i vit eller svart plast.
Storlek 63,5mm: Kulorna har måtten 3x3mm (OBS: kan kun leveres i vit).
Storlek 89mm: Kulorna har måtten 3x3 mm. Det är sex kulor mellan varje lamellfäste.
Storlek 127mm: Kulorna har måtten 3x3 mm. Det är nio kulor mellan varje led.

1 eller 2 st. lösa lameller

Måttagningsfilm

Det behöver du:
- Skruvmajsel
- Mättband
- Ev. borrmaskin

Oppsetningsfilm

Vägledning
